Грузоподъёмность

Номинальная грузоподъёмность трубоукладчика 12,5 т (на плече 2,5 м), 26,5 т (на плече 1,22 м).

Повышенная устойчивость

Достаточная ширина колеи и большая длина опорной поверхности гусеницы в сочетании с легко регулируемыми противовесами обеспечивают машине повышенную устойчивость и высокую безопасность.

ДВИГАТЕЛЬ

ТРАНСМИССИЯ

Планетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 345 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 390 мм, максимальным коэффициентом трансформации Ко=2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. Гидротрансформатор соединен с двигателем через карданную передачу и упругую муфту, установленную на двигателе.

ХОДОВАЯ ЧАСТЬ

Подвеска: жёсткая с поперечной балкой. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

Число опорных катков с каждой стороны - 8

Число поддерживающих катков с каждой стороны - 2

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире, что служит увелечению ресурса. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Шаг звена - 203 мм

Число башмаков с каждой стороны - 43

Высота грунтозацепов - 65 мм

Ширина башмака - 560 мм

Площадь опорной поверхности - 3,385 м2

Давление на грунт, не более - 0,66 кГ/см2

ТРУБОУКЛАДОЧНОЕ ОБОРУДОВАНИЕ

Грузоподъёмность - 12,5 т (на плече 2,5 м), 26,5 т (на плече 1,22 м).

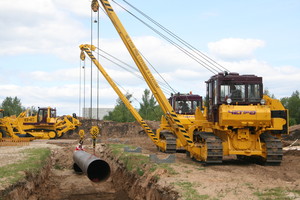

Предназначен для укладки труб в траншею и других погрузочно - разгрузочных работ.

Кратность полиспастов: грузового - 4, стрелового - 4.

Крюк: приводится в движение через полиспастную систему с помощью лебедки.

Высота подъема крюка на вылете 1,5 м: 5,7 м или 7,7 м

Скорость подъема и опускания крюка при частоте вращения коленчатого вала 2000 об/мин: 8-21 м/мин.

Стрела: длина стрел 7 и 9 м.

Лебёдка: двухбарабанная лебедка с гидравлическим приводом, управляется гидравлически. Постоянно замкнутые дисковые тормоза.

Габаритные размеры:

размеры барабана (диаметр х ширина): 325 мм х 242 мм

каната крюка - 16 мм х 56 м

каната стрелы - 16 мм х 46 м

Противовесы: в виде набора из 4-х плит, массой 423 кг каждая, установлены на раме противовеса, управляемой гидравлически. Масса противовеса с рамой - 2500 кг.

ПРИВОД БАРАБАНОВ СТРЕЛЫ И КРЮКА И УПРАВЛЕНИЕ ИМИ

Привод лебёдкок стрелы и крюка осуществляется гидромоторами. Управление гидромоторами осуществляется распределителем, который позволяет приводить во вращение одновременно барабаны стрелы и крюка, с различной скоростью и в любом направлении. Гидросистема имеет систему очистки бумажными сменными фильтроэлементами. Приводы лебедок имеют встроенные в барабаны планетарные ряды с постояннозамкнутым тормозом и автологом для исключения растормаживания тормоза на подъеме. Смазка и охлаждение подшипников, шестерен и тормозов привода - автономная. Конструкция привода лебедок позволяет осуществлять замену любого модуля без демонтажа всего привода с трубоукладчика.

МАССА

Эксплуатационный вес - 22700 кг.

* трубоукладчики оснащены двигателями "Cummins", которые по уровню выбросов вредных веществ соответствуют самым жестким международным стандартам, предъявляемым в настоящее время к спецтехнике (Trier 3/ Stage III, Stage III A);

* установлены монолитные алюминиевые радиаторы производства AKG Германия;

* применение в радиаторной установке охладителей воздуха типа "воздух-воздух" и охладителей топлива повысило КПД двигателя, снизило уровень выброса вредных веществ в атмосферу;

* установлены дополнительные топливные фильтры "Fleetquard" с функциями сепарации воды и подогрева топлива. Прозрачная крышка данных фильтров обеспечивает визуализацию индикацию срока службы фильтрующего элемента;

* установлены современные жидкостные отопители "Эберспехер" для предпускового разогрева двигателя и кабины с автоматическим управлением. Их применение обеспечивает легкий запуск и увеличивает срок службы двигателя, а также приводит к уменьшению вредных выбросов в атмосферу;

* на трубоукладчиках ЧЕТРА ТГ122 будут устанавливаться в ближайшее время шестеренные насосы (с чугунным корпусом и косозубыми шестерными) фирмы "DAVID BROWN". На трубоукладчиках ЧЕТРА ТГ222, ЧЕТРА ТГ302, ЧЕТРА ТГ511 применяются гидрораспределители, гидравлические и электронные джойстики, а также аксиально-поршневые регулируемые насосы фирмы "BOSCH REXROTH". На всех моделях применяются гидросистемы, чувствительные к нагрузке (LS системы), а на трубоукладчиках с гидроузлами фирмы "BOSCH REXROTH" - LUDV системы, позволяющие производить совмещенные операции независимо от нагрузки и скоростей операций;

* модульная конструкция всех узлов и систем;

* трехточечная полужесткая подвеска с вынесенной осью качания тележек;

* опорные и поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "двойной конус";

* гидромеханическая трансмиссия с планетарной коробкой передач и двухступенчатой бортовой передачей, экономичный дизель;

*кабины устанавливаются на гидроопоры, оснащены стеклопакетами, системой обеспечения микроклимата (кондиционеры и отопители), стеклоочистителями и омывателями, солнцезащитными шторами, аудиосистемами. В кабинах имеются мини-бары для охлаждения воды и напитков;

* каркасные элементы ROPS-FOPS;

* ограничители подъема крюка и стрелы, постоянно замкнутые дисковые тормоза для предупреждения падения груза.

Стандартное оборудование:

Звуковой сигнал;

Заднее прицепное устройство;

Переднее буксирное устройство;

Защита двигателя и трансмиссии;

Шарнирное ограждение радиатора;

Генератор переменного тока 85 А;

Аккумуляторные батареи (2), 12V, 190 Ач (напряжение бортовой сети 24 V).
