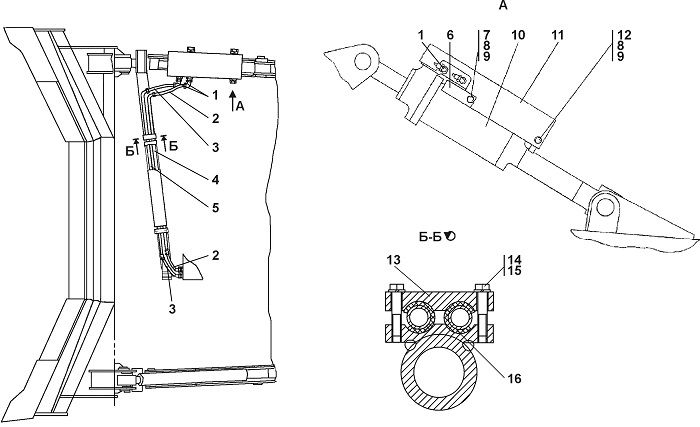

011101-93-550-01СП Гидросистема бульдозерного оборудования

8-17-gidrosistema-buldozernogo-oborudovaniya_-_копия

Обозначение Наименование Кол-во на исполнение
1 46-26-314СП Угольник 2
2 012001-93-512- Рукав высокого давления Ø16 армированный 2
3 012001-93-512- Рукав высокого давления Ø16 армированный 2
4 011101-93-570СП Трубопровод 1
5 011101-93-570- Трубопровод 1
6 011101-93-534 Пластина 1
7 28 0535 Болт 1
8   Шайба 16 ОТ 4
9 31 5280 Шайба 4
10 011101-93-561- Гидрораскос Ø140 1
11 011101-93-566СП Кожух 1
12   Болт 3
13 011101-93-518 Планка 2
14 28 0364 Болт М12-6g×50 4
15   Шайба 12 ОТ 4
16 40 0354-02 Втулка 4
