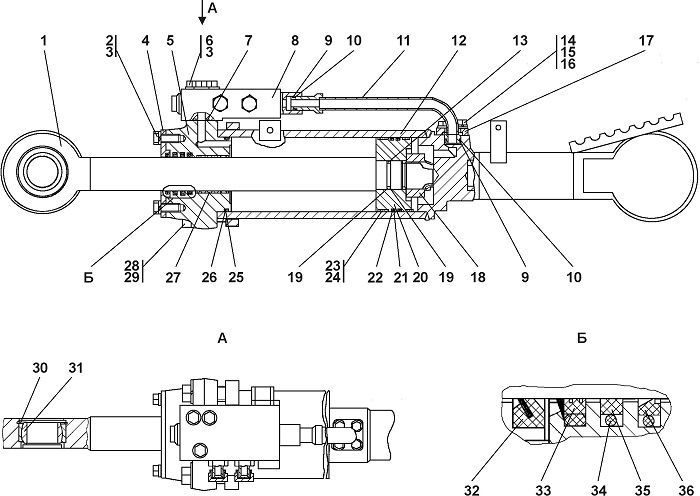

Обозначение |
Наименование |
Кол-во на исполнение |
| 1 |
011101-93-527-03 |
Шток |
1 |
| 2 |
|
Болт |
4 |
| 3 |
|
Шайба 12 ОТ |
7 |
| 4 |
1501-26-616 |
Скребок |
1 |
| 5 |
011101-93-546 |
Крышка |
1 |
| 6 |
28 0385 |
Болт |
3 |
| 7 |
|
Кольцо 020-025-30-2-51-1668 |
1 |
| 8 |
011101-93-560СП |
Гидрозамок |
1 |
| 9 |
|
Кольцо 022-028-36-2-51-1668 |
2 |
| 10 |
2001-26-193 |
Кольцо защитное |
2 |
| 11 |
011101-93-571СП |
Трубопровод |
1 |
| 12 |
011101-93-562- |
Корпус |
1 |
| 13 |
|
Кольцо 040-048-46-2-51-1668 |
1 |
| 14 |
|
Болт М10-6g×30 |
4 |
| 15 |
|
Шайба 10 ОТ |
4 |
| 16 |
31 0180 |
Шайба 10 |
2 |
| 17 |
2001-26-125 |
Фланец |
2 |
| 18 |
312001-26-110-01 |
Гайка специальная |
1 |
| 19 |
46-93-607-02 |
Кольцо защитное |
2 |
| 20 |
011101-93-503-01 |
Поршень |
1 |
| 21 |
312501-26-185 |
Кольцо уплотнительное |
2 |
| 22 |
|
Кольцо 125-135-58-2-51-1668 |
2 |
| 23 |
312501-26-184 |
Втулка опорная (допускается замена на поз.24) |
|
| 24 |
|
Кольцо опорно-направляющее поршневое |
|
| 25 |
|
Кольцо 130-140-58-2-ИРП1314-1 |
|
| 26 |
2601-28-10 |
Кольцо защитное |
1 |
| 27 |
|
Кольцо опорно-направляющее штоковое |
2 |
| 28 |
31 5412 |
Шайба |
4 |
| 29 |
28 0930 |
Болт М30×2-6g×80 |
4 |
| 30 |
700-58-2278-10 |
Кольцо С90 Ц9хр |
2 |
| 31 |
|
Подшипник ШСЛ60 |
|
| 32 |
2501-93-506-04СП |
Грязесъемник 3-d ГОСТ 24811-81 |
|
| 33 |
|
Грязесъемник |
1 |
| 34 |
|
Кольцо 070-080-58-2-51-1668 |
1 |
| 35 |
312001-26-109-01 |
Кольцо уплотнительное |
1 |
| 36 |
|
Уплотнение штоковое Е01-063-12 |
1 |
