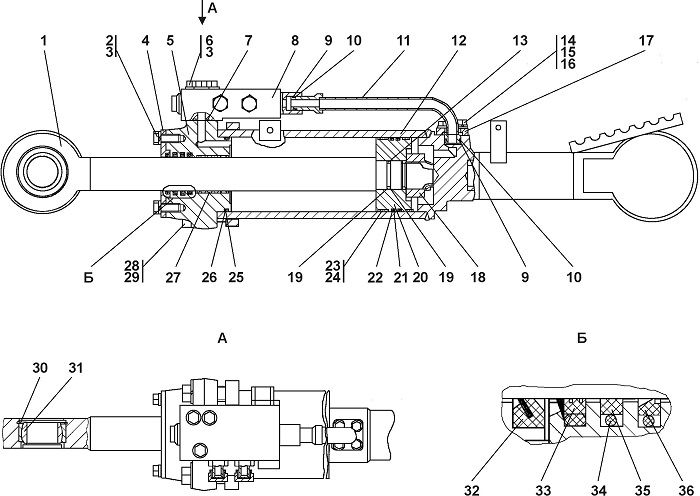

011101-93-561-02СП Гидрораскос

7-7-gidroraskos

Обозначение Наименование Кол-во на исполнение
1 011101-93-527-02 Шток 1
2   Болт 4
3   Шайба 12 ОТ 7
4 1501-26-616 Скребок 1
5 011101-93-546 Крышка 1
6 28 0385 Болт 3
7   Кольцо 020-025-30-2-51-1668 1
8 011101-93-560СП Гидрозамок 1
9   Кольцо 022-028-36-2-51-1668 2
10 2001-26-193 Кольцо защитное 2
11 011101-93-571- Трубопровод 1
12 011101-93-562- Корпус 1
13   Кольцо 040-048-46-2-51-1668 1
14   Болт М10-6g×30 4
15   Шайба 10 ОТ 4
16 31 0180 Шайба 10 2
17 2001-26-125 Фланец 2
18 312001-26-110-01 Гайка специальная 1
19 46-93-607-02 Кольцо защитное 2
20 011101-93-503-01 Поршень 1
21 312501-26-185 Кольцо уплотнительное 2
22   Кольцо 125-135-58-2-51-1668 2
23 312501-26-184 Втулка опорная (допускается замена на поз.24)
24   Кольцо опорно-направляющее поршневое
25   Кольцо 130-140-58-2-ИРП1314-1
26 2601-28-10 Кольцо защитное 1
27   Кольцо опорно-направляющее штоковое 2
28 31 5412 Шайба 4
29 28 0930 Болт М30×2-6g×80 4
30 700-58-2278-10 Кольцо С90 Ц9хр 2
31   Подшипник ШСЛ60
32 2501-93-506-04СП Грязесъемник 3-d ГОСТ 24811-81
33   Грязесъемник 1
34   Кольцо 070-080-58-2-51-1668 1
35 312001-26-109-01 Кольцо уплотнительное 1
36   Уплотнение штоковое Е01-063-12 1
