Главная страница - Запчасти - Запчасти на бульдозер ЧЕТРА Т 11

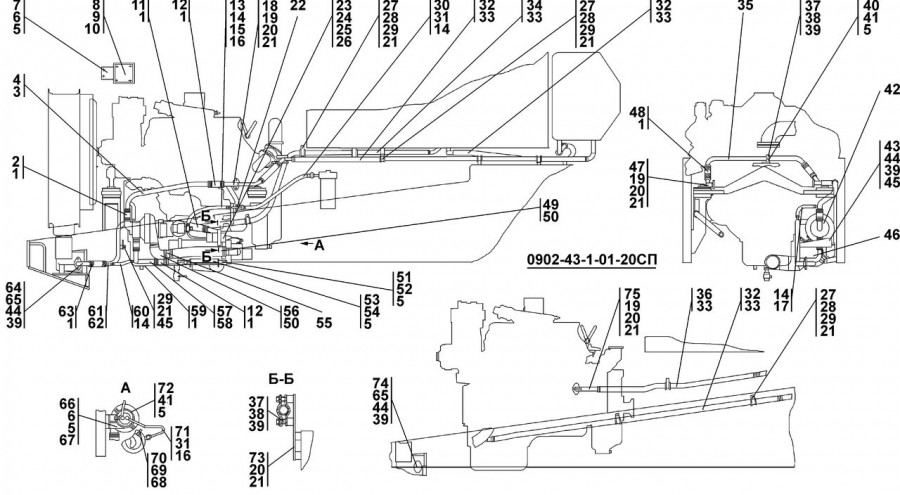

0902-43-1-01СП Установка системы подогрева

1-9-ustanovka-sistemy-podogreva

№ Обозначение Наименование Кол-во на исполнение
1   Шланговый хомут 36
2 46 1201-02 Рукав 1
3 0902-43-24СП Трубопровод (допускается замена на поз. 4) 1
4 0902-43-15СП Трубопровод (допускается замена на поз. 3) 1
5   Шайба 12 ОТ 13
6   Болт 4
7 312505-43-17- 1
8   Винт ВМ5-6g×12 4
9   Шайба 5 4
10   Щиток управления ПЖД-600И-1015410 1
11 46 1201-13 Рукав 1
12 46 1201-04 Рукав 2
13 46 0501-06 Рукав 1
14   Шланговый хомут 7
15 2501-43-254СП Наконечник 1
16 700-41-2622 Болт зажимной 2
17 46 0401-03 Рукав 1
18 1102-43-35-01 Трубопровод 1
19 45 0293 Прокладка 2
20   Болт М8-6g×20 6
21   Шайба 8Т 14
22 311506-43-107СП Кран 1
23   Болт М6-6g×16 2
24   Шайба 6Т 2
25   Коммутатор транзисторный* 9301.3734 (допускается замена на поз. 26) 1
26   Модуль зажигания отопителя* 9301.3734-01 (допускается замена на поз. 25) 1
27 700-40-6684-03 Прокладка 8
28 41 5320 Хомутик 8
29   Болт М8-6g×16 8
30 2706-43-14СП Рукав 1
31 46-43-313 Прокладка 6
32 46 0601-45 Рукав 2
33   Шланговый хомут 6
34 46 0601-48 Рукав 1
35 311102-43-18-01 Трубопровод 1
36 46 0601-41-20 Рукав -
37 2002-43-133 Прижим 6
38 28 0230 Болт М10-6g×25 6
39   Шайба 10 ОТ 10
40 1102-43-38СП Кронштейн 2
41   Болт 2
42   Агрегат насосный ПЖД -30Л-1015200* 1
43 0902-43-8 Кронштейн 1
44   Болт М10-6g×20 4
45 31 0150 Шайба 8 1
46   Котел 1
47 1102-43-37-01СП Трубопровод 1
48 46 0901-07 Рукав 2
49 46 1501-07 Рукав 1
50   Шланговый хомут 4
51 0902-43-14СП Петля 2
52 28 0376 Болт М12-6g×55 4
53 0902-43-12СП Кронштейн 1
54   Болт 3
55 1106-43-122-01 Труба 1
56 40 0476 Патрубок 1
57 0902-43-13СП Трубопровод (допускается замена на поз. 58) 1
58 0902-43-25СП Трубопровод (допускается замена на поз. 57) 1
59 46 1201-01 Рукав 1
60 46 0401-04 Рукав 1
61 0902-43-16СП Трубопровод (допускается замена на поз. 62) 1
62 0902-43-23СП Трубопровод (допускается замена на поз. 61) 1
63 46 1201-05 Рукав 1
64 0902-43-17СП Трубопровод 1
65 403-60-209 Прокладка 1
66 0902-43-11СП Кронштейн 1
67 31 0210 Шайба 12×2 2
68   Наконечник свечной 1
69   Колпачок защитный проводов высокого напряжения 2
70 312505-10-107СП Провод ВН 1
71 1102-43-25СП Трубопровод 1
72 1102-43-41-01 Зажим 1
73 1106-43-80СП Кронштейн 1
74 0902-43-26 Фланец -
75 0902-43-22СП Трубопровод
