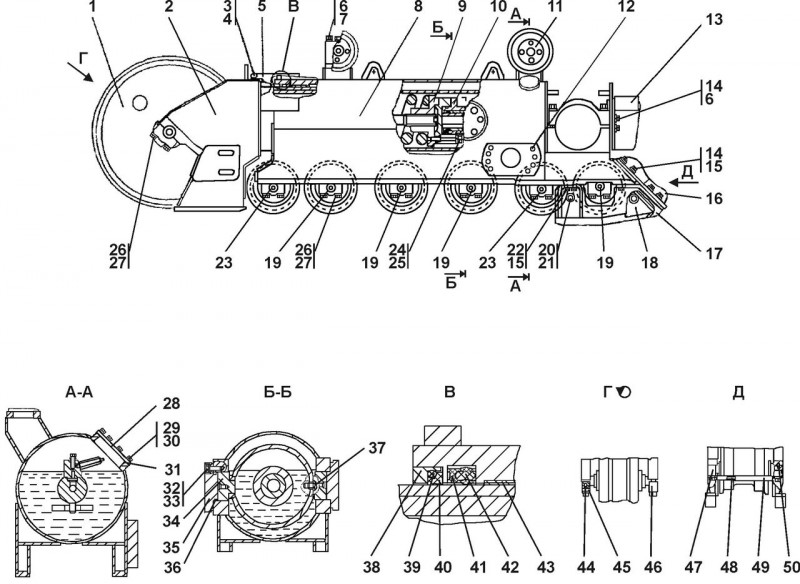

1101-21-72СП/-73СП Тележка

3-10-telezhka

Обозначение Наименование Кол-во на исполнение
1 1101-21-41СП Колесо натяжное 1
2 1101-21-109СП Рама тележки 1
3   Болт М12-6g×20 2
4 31 0230 Шайба 2
5 1501-21-220 Кожух 1
6   Шайба 16 ОТ 10
7 28 5582 Болт 8
8 1101-21-111СП Рама тележки** 1
9 1101-21-16СП Механизм сдавания 1
10 1101-21-43СП Механизм натяжения** 1
11 1101-21-10СП Каток поддерживающий 1
12 44 0001 Пробка 8
13 1101-21-30СП Отбойник** 1
14 28 0521 Болт М16-6g×30 8
15 700-31-2209 Шайба 12
16 1101-21-31СП Отбойник* 1
17 1101-21-32СП Щиток* 1
18 1101-21-32-01СП Щиток** 1
19 1101-21-40-01СП Каток опорный 3
20 31 0310 Шайба 20×4 2
21 30 0310 Гайка М20×1,5 2
22   Болт М16-6g×45 6
23 1101-21-40СП Каток опорный 3
24   Шайба 20 ОТ 6
25 28 0750 Болт
26 28 0742 Болт М20-6g×85 28
27 31 5317 Шайба 28
28 0901-21-71 Крышка 1
29   Шайба 8Т 6
30   Болт М8-6g×16 6
31 45 0337 Прокладка 1
32 28 0535 Болт М16×1,5-6g×38
33 31 5271 Шайба 18
34 1101-21-65-01 Вкладыш 2
35 1501-21-65 Крышка 2
36   Кольцо 088-095-46-2-51-1668
37 1501-21-227 Стопор 1
38 1101-21-64 Каркас 1
39 40 0466 Кольцо упругое 1
40 1101-21-62 Манжета 1
41 1101-21-63 Манжета 1
42 40 0467 Кольцо упругое 1
43 1501-21-99 Втулка 1
44 32 0260 Штифт 1
45 1101-21-111 Крышка 1
46 1101-21-110 Крышка 1
47 1101-21-109 Крышка 12
48 1101-21-190 Стяжка 2
49 1101-21-95 Труба 2
50 32 5381 Штифт 6
