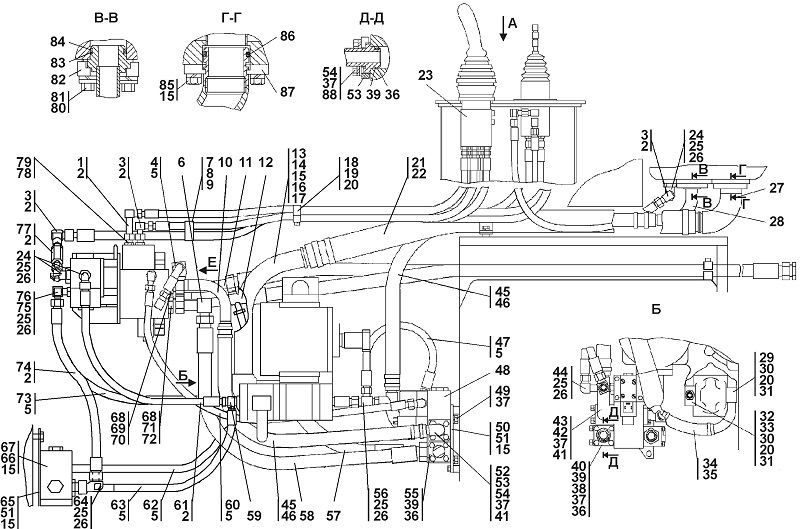

1101-26-2СП Установка гидросистемы

5-1-ustanovka-gidrosistemy

Обозначение Наименование Кол-во на исполнение
1 311102-26-514- Угольник 4
2   Кольцо 008-010-14-2-51-1668 22
3 311102-26-514- Угольник 7
4 0602-28-22- Рукав Ø8 1
5   Кольцо 012-016-25-2-51-1668 14
6 1101-26-63СП Угольник 1
7 0602-28-138К Бугель 4
8 0602-28-141К Бугель 4
9   Болт М8-6g×30 4
10 1101-26-59СП Трубопровод 1
11 1101-26-55СП Трубопровод 1
12 1101-26-77СП Трубопровод 1
13 1101-26-50-02СП Трубопровод 1
14   Болт М12-6g×40 10
15   Шайба 12 ОТ 35
16   Кольцо 060-070-58-2-51-1668 1
17 31 0210 Шайба 12×2 11
18 0602-28-105К Бугель 6
19   Болт М8-6g×40 4
20   Шайба 8Т 12
21 1101-26-121-04 Рукав 1
22   Хомут стяжной червячный 1070-У-02 4
23 1101-26-71СП Пульт управления 1
24 311102-26-569 Угольник поворотный 3
25   Кольцо 018-022-25-2-51-1668 12
26 Н.036.23.022 Контргайка 10
27 1101-26-75СП Трубопровод 1
28 1101-26-56СП Трубопровод 1
29 0901-26-16СП Трубопровод 1
30   Болт М8-6g×45 4
31   Кольцо 020-025-30-2-51-1668 2
32 311102-26-566 Штуцер ввертной 1
33 404-26-247 Фланец 1
34 46 0901-04 Рукав 1
35   Хомут стяжной червячный 1040-У-02 2
36   Кольцо 022-028-36-2-51-1668 4
37   Шайба 10 ОТ 26
38 28 0288 Болт М10-6g×75 8
39 2001-26-193 Кольцо защитное 4
40 0901-26-14 Фланец 1
41   Кольцо 026-032-36-2-51-1668 2
42 28 0285 Болт М10-6g×65 4
43 1101-26-57СП Трубопровод 1
44 3501-26-159СП Угольник 1
45 0602-28-127-05К Рукав 2
46   Хомут стяжной червячный 1045-У-02 ПО4.435.002ТУ 8
47 404-26-213-24СП Рукав 1
48 1101-26-60СП Клапан 1
49 28 0230 Болт М10-6g×25 6
50 1101-26-214 Планка 1
51 28 0320 Болт 8
52 1101-26-64СП Угольник 1
53 2001-26-125 Фланец 6
54   Болт М10-6g×30 4
55 1101-26-73СП Клапан 1
56 312501-90-19СП Тройник 1
57 311102-26-517- Рукав Ø20 1
58 011101-97-509- Рукав Ø20 1
59 311102-26-512 Тройник 1
60 0602-28-22- Рукав Ø8 1
61 1101-26-719СП Рукав Ø8 1
62 0602-28-22- Рукав Ø8 1
64 311101-26-513СП Угольник 1
65 0901-26-23 Планка 2
66   Болт М12-6g×25 8
67 1101-26-76СП Клапан 1
68 1101-26-212 Штуцер ввертной 1
69 1101-26-224 Шайба специальная 1
70   Кольцо 039-045-36-2-51-1668 1
71 1101-26-223 Шайба специальная 1
72   Кольцо 030-036-36-2-ИРП-1314-1 1
73 404-26-213-16СП Рукав 1
74 311102-26-517- Рукав Ø8 1
75 311102-26-514СП Угольник 1
76 2601-26-14СП Тройник 1
77 1101-26-82СП Фильтр 1
78 0901-26-24 Штуцер ввертной 6
79 0602-28-136К Шайба специальная 9
80   Шайба 16 ОТ 1
81 3502-20-4 Винт 4
82 46-26-280 Фланец 2
83 44 0005 Шайба защитная 1
84   Кольцо 042-050-46-2-51-1668 1
85   Болт 6
86   Кольцо 050-060-58-2-51-1668 1
87 1101-26-218 Фланец 2
88 31 0170 Шайба 10 6
