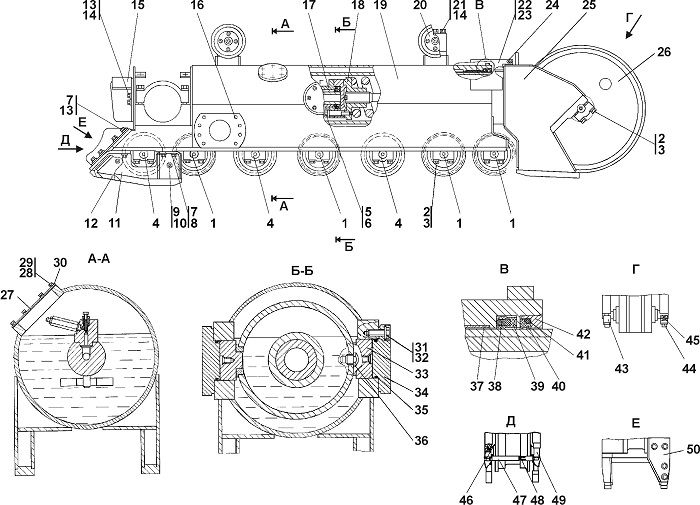

1112-21-2СП/-3СП Тележка

8-4-telezhka

Обозначение Наименование Кол-во на исполнение
1 1101-21-40СП Каток опорный 4
2 31 5317 Шайба 32
3 28 0742 Болт М20-6g×85 32
4 1101-21-40-01СП Каток опорный 3
5 28 0750 Болт 6
6   Шайба 20 ОТ 6
7 700-31-2209 Шайба 12
8   Болт М16-6g×45 6
9 30 0310 Гайка М20×1,5 2
10 31 0310 Шайба 20×4 2
11 1101-21-32СП Щиток* 1
12 1101-21-32-01СП Щиток** 1
13 28 0521 Болт М16-6g×30 14
14   Шайба 16 ОТ 10
15 1101-21-30СП Отбойник** 1
16 44 0001 Пробка 8
17 1101-21-43СП Механизм натяжения** 1
18 1101-21-16СП Механизм сдавания 1
19 1112-21-112СП Рама тележки* 1
20 1101-21-10СП Каток поддерживающий
21 28 5582 Болт 8
22 1501-21-220 Кожух 1
23   Болт М12-6g×20 2
24 31 0230 Шайба 12 2
25 1101-21-109СП Рама тележки передняя
26 1101-21-41СП Колесо натяжное 1
27 0901-21-71 Крышка 1
28   Шайба 8Т 6
29   Болт М8-6g×16 6
30 45 0337 Прокладка 1
31 28 0535 Болт 12
32 31 5271 Шайба 18
33 1101-21-65-01 Вкладыш 2
34 1501-21-65 Крышка 2
35   Кольцо 088-095-46-2-51-1668
36 1501-21-227 Стопор 1
37 1501-21-99 Втулка 1
38 40 0467 Кольцо упругое 1
39 1101-21-63 Манжета 1
40 1101-21-62 Манжета 1
41 40 0466 Кольцо упругое 1
42 1101-21-64 Каркас 1
43 1101-21-110 Крышка 1
44 1101-21-111 Крышка 1
45 32 0260 Штифт 1
46 32 5381 Штифт 7
47 1101-21-95 Труба 2
48 1101-21-190 Стяжка 2
49 1101-21-109 Крышка 14
50 1101-21-31СП Отбойник* 1
