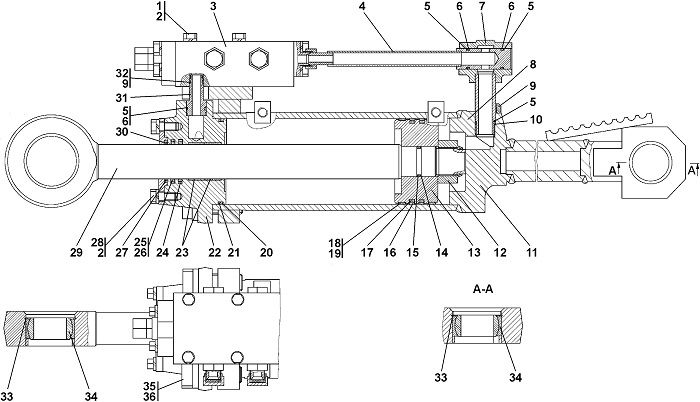

Обозначение |
Наименование |
Колич. шт |
| 1 |
28 0570 |
Болт М16×1,5-6g×105 |
4 |
| 2 |
|
Шайба 16 ОТ |
8 |
| 3 |
011501-93-508СП(SP) |
Гидрозамок |
1 |
| 4 |
011501-93-507-01СП |
Трубопровод |
1 |
| 5 |
2501-98-550 |
Кольцо защитное |
4 |
| 6 |
|
Кольцо 032-038-36-2-51-1668 |
4 |
| 7 |
011501-93-506СП(SP) |
Угольник |
1 |
| 8 |
211512-93-501СП(SP) |
Корпус |
1 |
| 9 |
41 5431 |
Контргайка |
1 |
| 10 |
|
Кольцо 022-026-25-2-51-1668 |
1 |
| 11 |
011501-93-513СП(SP) |
Корпус |
1 |
| 12 |
312001-26-110-01 |
Гайка специальная |
1 |
| 13 |
012001-97-568-01 |
Поршень |
1 |
| 14 |
|
Кольцо 140-048-46-2-51-1668 |
1 |
| 15 |
46-93-607-02 |
Кольцо защитное |
2 |
| 16 |
46-26-1512 |
Кольцо уплотнительное |
2 |
| 17 |
|
Кольцо 140-155-85-2-51-1668 |
2 |
| 18 |
46-26-1509 |
Втулка опорная (допускается замена на дет.поз.19) |
2 |
| 19 |
|
Кольцо опорно-направляющее поршневое Е21Т-160-15-4,0(допускается замена на дет.поз.18) |
2 |
| 20 |
|
Кольцо 150-160-58-2-51-1668 |
1 |
| 21 |
2601-26-27 |
Шайба защитная |
1 |
| 22 |
012001-97-567 |
Крышка |
1 |
| 23 |
|
Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 |
2 |
| 24 |
|
Уплотнение штоковое Е01-063-12 |
1 |
| 25 |
312001-26-109-01 |
Кольцо уплотнительное |
1 |
| 26 |
|
Кольцо 070-080-58-2-51-1668 |
1 |
| 27 |
2501-93-506-04СП(SP) |
Грязесъемник 3-d ГОСТ 24811-81 |
1 |
| 28 |
28 0535 |
Болт М16×1,5-6g×38 |
4 |
| 29 |
011501-93-601-12 |
Шток |
1 |
| 30 |
312001-26-108 |
Скребок |
1 |
| 31 |
011501-93-617 |
Втулка |
1 |
| 32 |
2501-93-561 |
Кольцо защитное |
1 |
| 33 |
700-58-2278-10 |
Кольцо С90 |
2 |
| 34 |
|
Подшипник ШСЛ-60 |
2 |
| 35 |
28 0930 |
Болт М30×2-6g×80 |
4 |
| 36 |
31 5412 |
Шайба |
4 |
