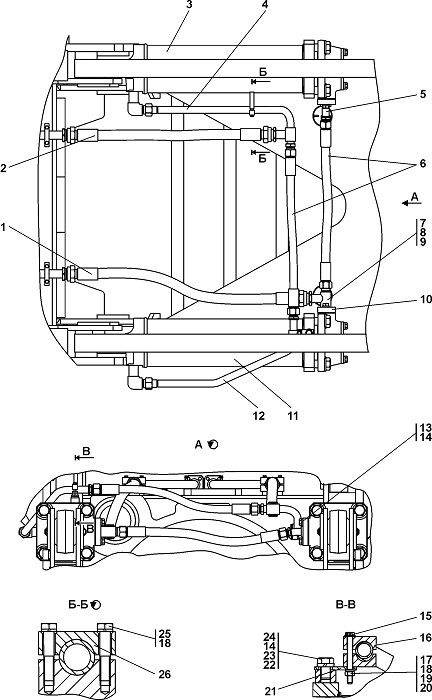

Обозначение |
Наименование |
Колич. шт |
| 1 |
700-46-2112СП(SP) |
Рукав Ø25 |
1 |
| 2 |
700-46-2112-14СП(SP) |
Рукав Ø25 |
1 |
| 3 |
011501-97-502СП(SP) |
Гидроцилиндр Ø160 |
1 |
| 4 |
012001-97-514СП(SP) |
Трубопровод |
1 |
| 5 |
012001-97-513СП(SP) |
Трубопровод |
1 |
| 6 |
011101-97-509 |
Рукав Ø20 |
2 |
| 7 |
012001-97-512СП(SP) |
Трубопровод |
1 |
| 8 |
2501-98-550 |
Кольцо защитное |
2 |
| 9 |
|
Кольцо 032-038-36-2-51-1668 |
2 |
| 10 |
012001-97-564 |
Фланец |
2 |
| 11 |
011501-97-502 |
Гидроцилиндр Ø160 |
1 |
| 12 |
012001-97-515 |
Трубопровод |
1 |
| 13 |
28 0544 |
Болт М16×1,5-6g×45 |
4 |
| 14 |
|
Шайба 16 ОТ |
5 |
| 15 |
28 0166 |
Болт М8-6g×75 |
1 |
| 16 |
2501-98-593 |
Бугель |
2 |
| 17 |
|
Гайка М8 |
1 |
| 18 |
|
Шайба 8Т |
3 |
| 19 |
|
Шайба 8(допускается замена на поз.20) |
1 |
| 20 |
31 0150 |
Шайба 8 (допускается замена на поз.19) |
1 |
| 21 |
012001-97-587 |
Планка |
1 |
| 22 |
31 0270 |
Шайба 16 (допускается замена на поз.23) |
1 |
| 23 |
|
Шайба 16 (допускается замена на поз.22) |
1 |
| 24 |
28 0515 |
Болт М16×1,5-6g×25 |
1 |
| 25 |
|
Болт М8-6g×40 |
2 |
| 26 |
2501-98-501 |
Бугель |
1 |
