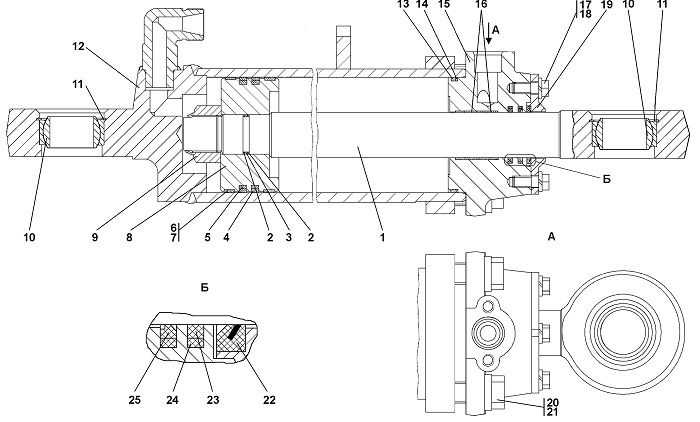

011501-97-502СП Гидроцилиндр Д160

7-18-gidrocilindr-160

Обозначение Наименование Колич. шт
1 011501-93-601-11 Шток 1
2 46-93-607-02 Кольцо защитное 2
3 Кольцо 040-048-46-2-51-1668 ТУ 2531-260-00149245-00 1
4 46-26-1512 Кольцо уплотнительное 2
5 Кольцо 140-155-85-2-51-1668 ТУ   2531-260-00149245-00 1
6 46-26-1509 Втулка опорная (допускается замена на поз.7) 2
7 Кольцо опорно-направляющее поршневое Е21Т-160-15-4,0 2
8 012001-97-568-01 Поршень 1
9 312001-26-110-01 Гайка специальная 1
10 Подшипник ШСЛ60 2
11 700-58-2278-10 Кольцо С90 Ц9хр 2
12 011501-97-503СП(SP) Корпус 1
13 Кольцо 150-160-58-2-51-1668 ТУ 2531-260-00149245-00 1
14 2601-26-27 Шайба защитная 1
15 012001-97-567 Крышка 1
16 Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 2
17 28 0535 Болт М16×1,5-6g×38 4
18 Шайба 16 ОТ 4
19 312001-26-108 Скребок 1
20 28 0935 Болт М30×2-6g×90 4
21 31 5412 Шайба 4
22 2501-93-506-04СП(SP) Грязесъемник 3-d ГОСТ 24811-81 1
23 312001-26-109-01 Кольцо уплотнительное 1
24 Кольцо 070-080-58-2-51-1668 ТУ 2531-260-00149245-00 1
25 Уплотнение штоковое Е01-063-12 1
