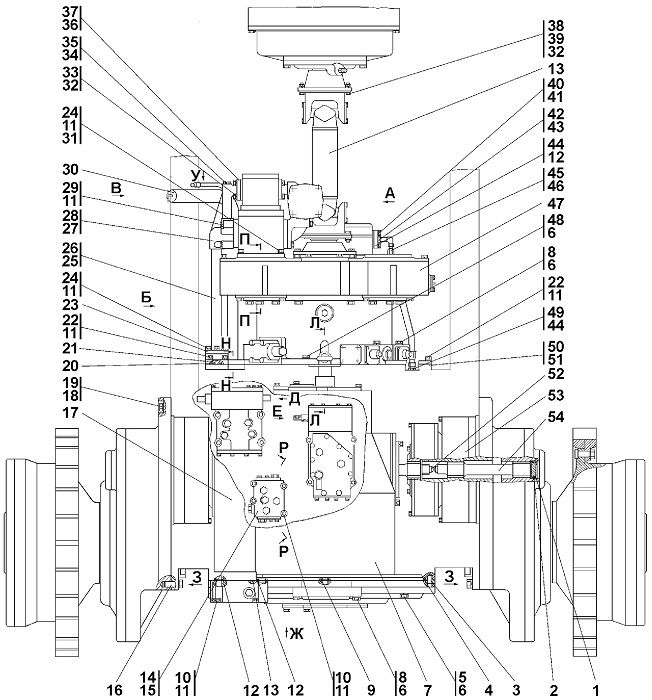

1501-16-1-02СП Установка трансмиссии

8-3-ustanovka-transmissii

Обозначение Наименование Колич. шт
1 58 0665 Кольцо С70 2
2 Кольцо 055-065-58-2-51-1668 2
3 32 5463 Штифт 2
4 40 0319-06 Кольцо 1
5 28 0562 Болт М16×1,5-6g×75 21
6 Шайба 16.ОТ 33
7 2001-12-13СП(SP) Блок трансмиссии 1
8 28 0570 Болт М16×1,5-6g×105 4
9 Кольцо 030-035-30-2-ИРП-1314-1 5
10 28 0388 Болт М12-6g×90 15
11 Шайба 12.ОТ 70
12 Кольцо 039-045-36-2-51-1668 3
13 Кольцо 135-145-58-2-51-1668 1
14 312001-15-15СП(SP) Делитель потока 1
15 312001-15-17-01СП(SP) Делитель потока* 1
16 32 5580 Штифт 2
17 312001-15-10СП(SP) Фильтр 1
18 Шайба 20.ОТ 58
19 28 0728 Болт М20-6g×60 58
20 3501-16-28 Фланец 1
21 Кольцо 049-055-36-2-51-1668 2
22 Болт М12-6g×30 20
23 2501-26-83 Фланец 2
24 Болт М12-6g×35 12
25 Кольцо 034-038-25-2-51-1668 12
26 2001-16-112СП(SP) Труба 1
27 Кольцо 060-070-58-2-51-1668 2
28 1501-16-1 Фланец 1
29 28 0379 Болт 3М12-6g×65 4
30 2501-15-124СП(SP) Пробка 1
31 31 0210 Шайба 12×2.01 4
32 Шайба 10.ОТ 24
33 28 0230 Болт М10-6g×25 8
34 Кольцо 024-028-25-2-51-1668 1
35 37 5783 Пробка 1
36 Кольцо 038-046-46-2-51-1668 4
37 2001-16-11 Фланец 2
38 2001-16-44 Болт специальный 16
39 30 5186 Гайка М10×1,25 16
40 Болт М8-6g×30 4
41 Шайба 8Т 6
42 3501-26-159СП(SP) Угольник 1
43 Кольцо 018-022-25-2-51-1668 2
44 2001-16-31 Фланец 1
45 404-26-213-24СП(SP) Рукав 1
46 Кольцо 012-016-25-2-51-1668 3
47 2001-14-1СП(SP) Гидротрансформатор с редуктором привода насосов 1
48 28 0544 Болт М16×1,5-6g×45 8
49 5001-26-78 Штуцер ввертной 1
50 2001-16-29 Крышка 1
51 Кольцо 130-135-36-2-51-1668 1
52 2001-16-110-01СП(SP) Торсион 2
53 311502-19-1СП(SP) Передача бортовая фрикцион и тормоз 2
54 2001-16-111-03СП(SP) Торсион 2
