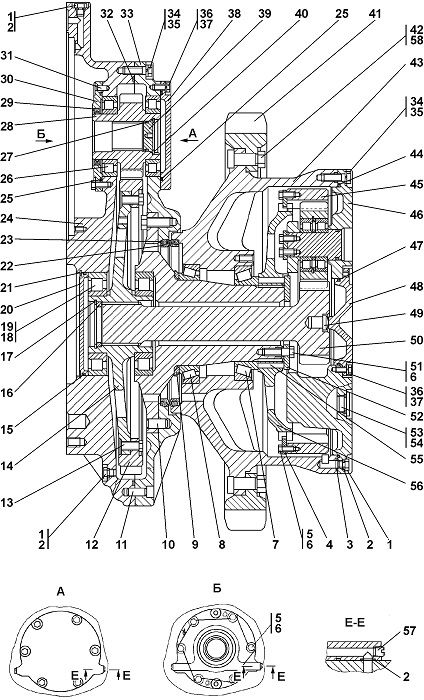

1501-19-10СП Передача бортовая

4-18-peredacha-bortovaya

Обозначение Наименование Колич. шт
1 37 5516 Пробка 6
2 Кольцо 012-016-25-2-51-1668 10
3 Кольцо 018-022-25-2-51-1668 1
4 1501-19-20 Планка 10
5 28 5330 Болт 26
6 Проволока 1,6-О-С
7 Подшипник 2007132 1
8 Подшипник 6-2007934 1
9 1501-19-18 Кольцо упорное 1
10 700-32-2177 Штифт 4
11 32 0450 Штифт 2
12 1501-19-7 Шестерня 1
13 28 0535 Болт М16×1,5-6g×38 24
14 1501-19-8 Ступица 1
15 Кольцо 205-215-46-2-3 1
16 2001-19-17 Кольцо упорное 1
17 58 0721 Кольцо С95 1
18 Подшипник NJ 224(допускается замена на поз.19) 2
19 Подшипник 42224Л (допускается замена на поз.18) 2
20 2001-19-27 Крышка 1
21 700-58-2139 Кольцо С215 1
22 2001-19-28 Кольцо 2
23 40 0439 Кольцо упругое 2
24 1501-19-1 Корпус 1
25 Кольцо 185-190-36-2-3 2
26 Подшипник 42219Д1Т 2
27 Кольцо 055-065-58-2-51-1668 1
28 1501-19-6 Шестерня 1
29 Манжета 95-120-12 BABSL AS DIN 3761 (Art.-Nr.2315) 1
30 2001-19-25 Крышка 1
31 32 5383 Штифт 2
32 40 0468-32 Кольцо 1
33 1501-19-100СП(SP) Корпус 1
34 28 0550 Болт М16×1,5-6g ×50 67
35 Шайба 16.ОТ 67
36 Болт М12-6g×25 10
37 Шайба 12.ОТ 10
38 2001-19-26 Крышка 1
39 2001-19-16 Крышка 1
40 58 0665 Кольцо С70 1
41 1501-19-14 Сектор зубчатый 5
42 2001-19-30 Болт 25
43 1501-19-4 Ступица 1
44 40 0468-21 Кольцо 1
45 1501-19-11 Шестерня 1
46 1501-19-101СП(SP) Водило 1
47 Кольцо 175-180-36-2-51-1668 1
48 2001-19-15 Крышка 1
49 2501-19-28 Пята 1
50 1501-19-9 Шестерня 1
51 28 5556 Болт 8
52 1501-19-19 Шайба упорная 4
53 700-37-2140 Пробка 1
54 Кольцо 045-050-30-2-51-1668 1
55 1501-19-21 Палец 12
56 1501-19-12 Муфта 1
57 37 0150-08 Пробка 3-КГ 1/8 4
58 30 0350-01 Гайка М24×2 25
