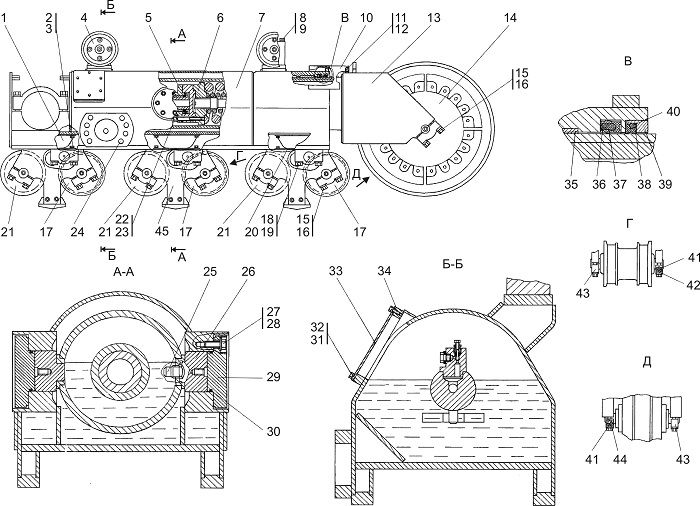

1501-21-2СП/-3СП Тележка
№ | Обозначение | Наименование | Колич. шт |
1 | 1501-21-20СП(SP) | Амортизатор | 3 |
2 | 28 0320 | Болт М12×1,25-6g×20 | 24 |
3 | Шайба 12 ОТ | 24 | |
4 | 1501-21-10СП(SP) | Каток поддерживающий | 2 |
5 | 1101-21-43-03СП(SP) | Механизм натяжения* | 1 |
6 | 1501-21-37СП(SP) | Механизм сдавания | 1 |
7 | 1501-21-12СП(SP) | Рама тележки* | 1 |
8 | 28 0580 | Болт М16×1,5-6g×170 | 8 |
9 | Шайба 16 ОТ | 8 | |
10 | 1501-21-220 | Кожух | 1 |
11 | 31 0225 | Шайба | 2 |
12 | Болт М12-6g×20 | 2 | |
13 | 1501-21-9СП(SP) | Рама тележки передняя | 1 |
14 | 1501-21-45СП(SP) | Колесо натяжное | 1 |
15 | 31 5317 | Шайба | 28 |
16 | 28 0746 | Болт М20×1,5-6g×90 | 28 |
17 | 1501-21-44СП(SP) | Каток опорный | 3 |
18 | 31 5355 | Шайба | 12 |
19 | 28 0855 | Болт М24×2-6g×120 | 12 |
20 | 1501-21-86 | Пластина | 3 |
21 | 1501-21-44-01СП(SP) | Каток опорный | 3 |
22 | 28 0750 | Болт М20×1,5-6g×120 | 6 |
23 | Шайба 20 ОТ | 6 | |
24 | 44 0001 | Пробка | 8 |
25 | 1501-21-227 | Стопор | 1 |
26 | 1501-21-68 | Вкладыш | 2 |
27 | 28 0535 | Болт М16×1,5-6g×38 | 12 |
28 | 31 5271 | Шайба | 12 |
29 | 1501-21-65 | Крышка | 2 |
30 | Кольцо 088-095-46-2-51-1668 | 2 | |
31 | Шайба 8Т | 6 | |
32 | Болт М8-6g×16 | 6 | |
33 | 1101-21-71 | Крышка | 1 |
34 | 45 308 | Прокладка | 1 |
35 | 1501-21-67 | Втулка | 1 |
36 | 40 0467 | Кольцо упругое | 1 |
37 | 1101-21-63 | Манжета | 1 |
38 | 1101-21-62 | Манжета | 1 |
39 | 1101-21-64 | Каркас | 1 |
40 | 40 0466 | Кольцо упругое | 1 |
41 | 32 0260 | Штифт | 7 |
42 | 1501-21-76 | Крышка | 6 |
43 | 1501-21-57 | Крышка | 7 |
44 | 1501-21-55 | Крышка | 1 |
45 | 1501-21-5СП(SP) | Каретка | 3 |
