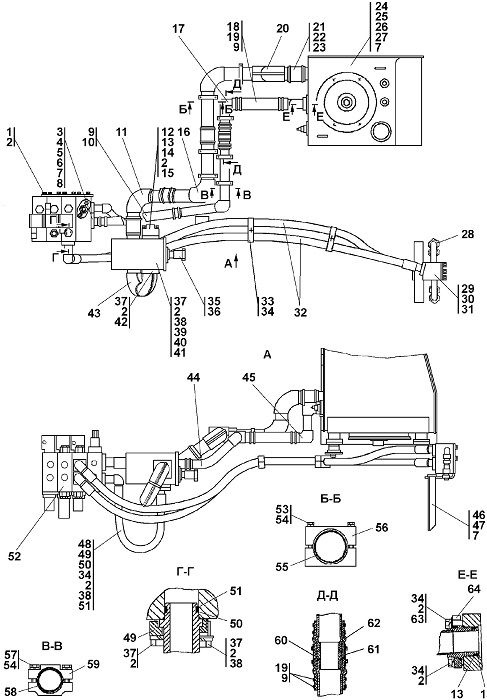

1501-26-1СП Установка гидросистемы

5-1-ustanovka-gidrosistemy_1

Обозначение Наименование Колич. шт
1 Болт М12-6g×35 9
2 Шайба 12 ОТ 103
3 2001-26-284 Наконечник 1
4 46-26-280 Фланец 2
5 3502-20-4 Винт 4
6 44 0005 Шайба защитная 2
7 Шайба 16 ОТ 25
8 Кольцо 042-050-46-2-51-1668 2
9 5001-26-130-02СП(SP) Хомут (допускается замена на поз.19) 14
10 1101-26-121-08 Рукав 1
11 2001-26-78СП(SP) Трубопровод 1
12 2001-26-86СП(SP) Трубопровод 1
13 700-40-5117 Шайба защитная 2
14 28 0364 Болт М12-6g×50 4
15 Кольцо 050-060-58-2-51-1668 2
16 2001-26-79СП(SP) Трубопровод 1
17 2001-26-92СП(SP) Трубопровод 1
18 1101-26-121-11 Рукав 1
19 Хомут шланговый AS-50-70/12С7-W2 DIN3017 (допускается замена на поз.9) 14
20 2001-26-43СП(SP) Трубопровод 1
21 46 701 Рукав 4
22 Хомут шланоговый AS-70-90/12С7-W2 DIN3017 (допускается замена на поз.23) 8
23 5001-26-130СП(SP) Хомут (допускается замена на поз.22) 8
24 2001-26-30СП(SP) Бак гидросистемы 1
25 2501-25-37СП(SP) Амортизатор 8
26 1101-25-36 Шайба 4
27 28 0570 Болт М16×1,5-6g×105 4
28 2001-26-67СП(SP) Заглушка 4
29 1501-26-40СП(SP) Коллектор 1
30 28 0230 Болт М10-6g×25 3
31 Шайба 10 ОТ 3
32 3501-26-177-08СП(SP) Рукав Ø25 2
33 2501-98-551 Бугель 2
34 Болт М12×1,25-6g×40 44
35 2001-16-32 Муфта 1
36 58 0307 Кольцо С34 1
37 Болт М12-6g×40 28
38 31 0210 Шайба 12×2 24
39 Кольцо 085-088-36-2-5(допускается замена на поз.40) 1
40 Кольцо 082-088-36-2-WS-65-02 (допускается замена на поз. 40) 1
41 Насос S1А6155T51A1L1HA 1
42 Кольцо 075-081-36-25-2 1
43 2001-26-87СП(SP) Трубопровод 1
44 1501-26-39СП(SP) Трубопровод 1
45 2001-26-91СП(SP) Трубопровод 1
46 1501-26-38СП(SP) Кронштейн* 1
47 Болт М16×1,5-6g×35 13
48 3501-26-177-06СП(SP) Рукав Ø25 1
49 2501-26-83 Фланец 28
50 44 0038 Кольцо защитное 12
51 Кольцо 032-038-36-2-51-1668 16
52 2001-26-21-01СП(SP) Распределитель секционный 1
53 Болт М8-6g×70 8
54 Шайба 8Т 22
55 700-40-6684-01 Прокладка 4
56 312501-94-105 Бугель 4
57 28 0140 Болт М8-6g×40 6
58 700-40-6684 Прокладка 4
59 5001-26-215 Бугель 6
60 2501-26-346 Бандаж 1
61 313502-26-221 Втулка 1
62 46 1501-03 Рукав 1
63 46-11-476 Шайба 2
64 2501-26-362 Фланец 2
