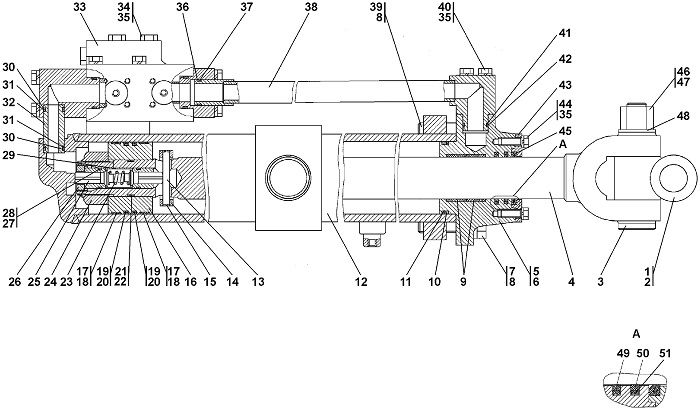

Обозначение |
Наименование |
Колич. шт |
1 |
1501-26-618 |
Шарнир (допускается замена на поз.2) |
1 |
2 |
1501-26-632 |
Шарнир (допускается замена на поз.1) |
1 |
3 |
1501-26-509СП(SP) |
Палец |
1 |
4 |
1101-26-604-06 |
Шток |
1 |
5 |
1501-26-614 |
Крышка (допускается замена на поз.6) |
1 |
6 |
1501-26-634 |
Крышка (допускается замена на поз.5) |
1 |
7 |
28 0830 |
Болт М24×2-6g×70 |
2 |
8 |
|
Шайба 24Т |
4 |
9 |
|
Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 |
2 |
10 |
1501-26-629 |
Кольцо защитное |
1 |
11 |
|
Кольцо 100-110-58-2-ИРП 1314-1 |
1 |
12 |
1501-26-502-01СП(SP) |
Корпус |
1 |
13 |
1501-26-625 |
Палец |
1 |
14 |
1501-26-624 |
Втулка |
1 |
15 |
58 5761 |
Кольцо |
1 |
16 |
1501-26-611 |
Поршень |
1 |
17 |
1501-26-612 |
Втулка опорная (доп. замена на поз.18) |
2 |
18 |
|
Поршневое опорно-направляющее кольцо Е21Т-110-12-3,0(доп. замена на 17) |
2 |
19 |
1501-26-613 |
Кольцо уплотнительное |
2 |
20 |
|
Кольцо 090-100-58-2-51-1668 |
2 |
21 |
44 0005 |
Шайба защитная |
2 |
22 |
|
Кольцо 042-050-46-2-51-1668 |
1 |
23 |
38 327 |
Пружина |
1 |
24 |
312001-26-110-01 |
Гайка специальная |
1 |
25 |
1501-26-507СП(SP) |
Клапан |
2 |
26 |
1501-26-622 |
Заглушка |
1 |
27 |
|
Кольцо 026-032-36-2-51-1668 |
2 |
28 |
46-93-607-01 |
Кольцо защитное |
2 |
29 |
1501-26-623 |
Проставка |
1 |
30 |
|
Кольцо 025-030-30-2-51-1668 |
2 |
31 |
2701-28-158 |
Кольцо защитное |
2 |
32 |
1501-26-619 |
Втулка |
1 |
33 |
1501-26-508СП(SP) |
Устройство перепускное |
1 |
34 |
28 0391 |
Болт 3М12×1,25-6g×105 |
4 |
35 |
|
Шайба 12 ОТ |
12 |
36 |
|
Кольцо 030-035-30-2-ИРП-1314-1 |
1 |
37 |
46-26-1546 |
Кольцо уплотнительное |
1 |
38 |
1501-26-504СП(SP) |
Трубопровод |
1 |
39 |
28 0840 |
Болт М24×2-6g×90 |
4 |
40 |
28 0385 |
Болт М12×1,25-6g×80 |
4 |
41 |
2501-98-550 |
Кольцо защитное |
1 |
42 |
|
Кольцо 032-038-36-2-51-1668 |
1 |
43 |
1501-26-616 |
Скребок |
1 |
44 |
|
Болт М12×1,25-6g×35 |
4 |
45 |
2501-93-506-04СП(SP) |
Грязесъемник 3-d ГОСТ 24811-81 |
1 |
46 |
30 0431 |
Гайка М30×2 |
1 |
47 |
|
Шплинт 6,3×71 |
1 |
48 |
31 0410-01 |
Шайба 30 |
1 |
49 |
|
Уплотнение штоковое |
1 |
50 |
312001-26-109-01 |
Кольцо уплотнительное |
1 |
51 |
|
Кольцо 070-080-58-2-51-1668 |
1 |
