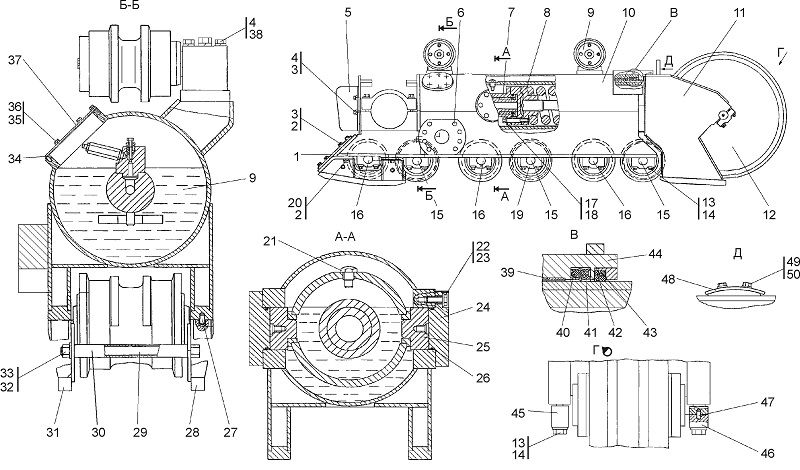

0901-21-12СП/-13СП Тележка
№ | Обозначение | Наименование | Кол-во на исполнение |
11 | 0901-21-109СП | Рама тележки | 1 |
10 | 0901-21-111-01СП | Рама тележки** | 1 |
9 | 0901-21-115СП | Каток поддерживающий | 2 |
8 | 0901-21-116СП | Механизм сдавания | 1 |
7 | 0901-21-117СП | Механизм натяжения** | 1 |
15 | 0901-21-140СП | Каток опорный | 3 |
16 | 0901-21-140-01СП | Каток опорный | 3 |
12 | 0901-21-141СП | Колесо натяжное | 1 |
28 | 0901-21-132СП | Щиток | 1 |
31 | 0901-21-132-01СП | Щиток | 1 |
5 | 1101-21-30СП | Отбойник** | 1 |
42 | 0901-21-62 | Манжета | 1 |
41 | 0901-21-63 | Манжета | 1 |
37 | 0901-21-71 | Крышка | 1 |
48 | 0901-21-73 | Кожух | 1 |
44 | 0901-21-74 | Каркас | 1 |
1 | 0901-21-91 | Лист | 2 |
30 | 0901-21-95 | Труба | 2 |
39 | 0901-21-99 | Втулка | 1 |
25 | 1101-21-65-01 | Вкладыш | 2 |
19 | 1101-21-109 | Крышка | 12 |
45 | 1101-21-110 | Крышка | 1 |
46 | 1101-21-111 | Крышка | 1 |
29 | 1101-21-190-02 | Стяжка | 2 |
24 | 1501-21-65 | Крышка | 2 |
21 | 1501-21-227 | Стопор | 1 |
38 | 28 5582 | Болт | 8 |
50 | 31 0225 | Шайба | 2 |
23 | 31 5271 | Шайба | 12 |
14 | 31 5317 | Шайба | 28 |
47 | 32 0260 | Штифт | 1 |
27 | 32 5381 | Штифт | 6 |
43 | 40 0481 | Кольцо упругое | 1 |
40 | 40 0483 | Кольцо упругое | 1 |
2 | 700-31-2209 | Шайба | 16 |
34 | 45 0337 | Прокладка | 1 |
6 | 7879-4201-04 | Пробка | 8 |
35 | Болт М8-6g×16 | 6 | |
49 | Болт М12-6g×20 | 2 | |
3 | 28 0521 | Болт М16-6g×30 | 14 |
22 | 28 0535 | Болт | |
20 | 28 0543 | Болт 3М16-6g×45 | 4 |
13 | 28 0742 | Болт М20-6g×85 | 28 |
18 | 28 0750 | Болт | |
32 | 30 0310 | Гайка М20×1,5 | 2 |
36 | Шайба 8Т | 6 | |
4 | Шайба 16 ОТ | 10 | |
17 | Шайба 20 ОТ | 6 | |
33 | 31 0310 | Шайба 20×4 | 4 |
26 | Кольцо 088-095-46-2-51-1668 |
