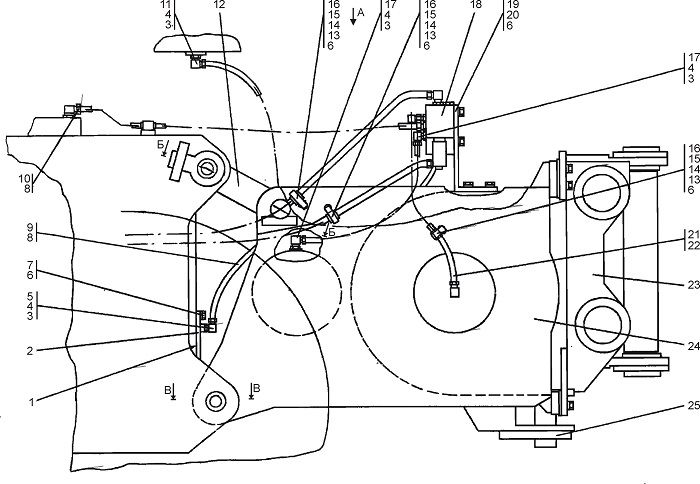

0901-96-1-01СП Агрегат тяговый

7-15-agregat-tyagovyj

Обозначение Наименование Колич. шт
24 01 1101-97-545СП Корпус* 1
33 2501-93-506 Грязесъемник 3-d 1
25 01 1101-97-563-04 Шток 1
3 1101-26-603 Поршень 1
22 1101-26-610 Кольцо защитное 1
28 1101-26-613 Кольцо уплотнительное 2
26 1101-26-614 Втулка опорная (допускается замена на поз. 27) 2
30 1101-26-615 Гайка специальная 1
15 1101-26-620 Крышка (допускается замена на поз.16 совместно с поз.6) 1
16 1101-26-632 Крышка (взамен поз.15 совместно с поз.7) 1
20 01 1101-97-577 Угольник 2
14 1501-26-616 Скребок 1
32 31 2001-26-109-01 Кольцо уплотнительное 1
18 2501-98-550 Кольцо защитное 2
21 46-21-884 Колпачок 2
4 44 0005 Шайба защитная 2
6 28 0575 Болт 4
7 28 0561 Болт 4
12   Болт 4
19   Болт М10-6g×30 4
1 28 0285 Болт М10-6g×65 4
2   Шайба 10 ОТ 8
13   Шайба 12 ОТ 4
8   Шайба 16 ОТ 4
10 58 0680-10 Кольцо С85 2
17   Кольцо 032-038-36-2-51-1668 2
5   Кольцо 042-050-46-2-51-1668 1
34   Кольцо 070-080-58-2-51-1668 1
29   Кольцо 080-090-58-2-51-1668 2
23   Кольцо 094-100-36-2-51-1668 1
11   Подшипник ШС 55 2
27   Кольцо опорно-направляющее поршневое 2
31   Уплотнение штоковое Е01-063-12 1
9   Кольцо опорно-направляющее штоковое 2
