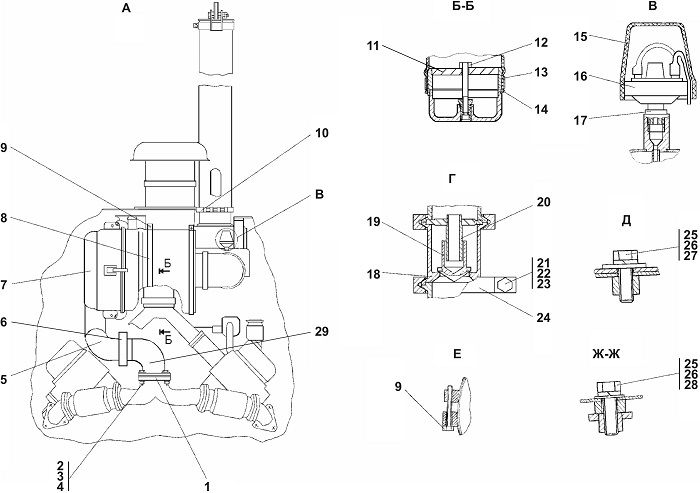

0902-05-1-20СП(SP) Установка систем воздухоочистки и выпуска

1-4-ustanovka-sistem-vozdukhoochistki-i-vypuska_0

Обозначение Наименование Кол-во на исполнение
5 0902-05-29СП Газовод 1
29 0902-05-30СП Газовод 1
8 1106-05-26СП Хомут 2
20 0602-05-32СПК(SPC) Направляющая 1
10 1102-05-31СП Хомут 4
10 1102-05-31-01СП Хомут 1
13 0902-05-15 Труба 1
18 0602-05-45 Корпус 1
19 0602-05-46 Клапан 1
11 1102-05-4 Планка 1
1 1102-05-13 Прокладка 1
24 403-05-25 Хомут 4
15 404-05-92 Колпачок защитный 1
9 28 5230 Болт 4
12   Болт М10-6g×70 ГОСТ 7795-70 1
21   Болт М8-6g×30 4
2 28 0266-04 Болт 3М10-6g×45 4
25   Болт М12×1,25-6g×35 7
22   Гайка М8 4
3 30 0195 Гайка М10 4
23   Шайба 8Т 4
4   Шайба 10 ОТ 4
26   Шайба 12 ОТ 7
27 31 0230 Шайба 12 3
28 31 0210 Шайба 12×2 4
16   Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 1
17   Кольцо 14×20 2
14   Прокладка 1
7 4,57E+11 Фильтр воздушный ФВ 722.1109510 (740.1109510-03) 1
