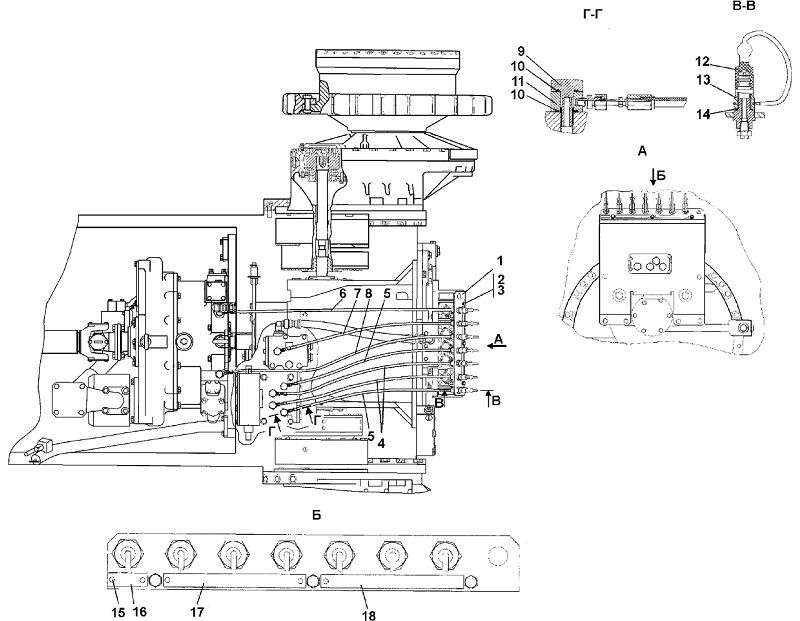

1101-15-22СП Система диагностики

4-20-sistema-diagnostiki

Обозначение Наименование Кол-во на исполнение
1 1101-15-23СП Площадка 1
7 1101-15-24СП Рукав для размера давления 1
5 1101-15-24-01СП Рукав для замера давления 2
4 1101-15-24-02СП Рукав для замера давления 2
6 1101-15-24-03СП Рукав для замера давления 1
8 1101-15-24-04СП Рукав для замера давления 1
11 1101-15-40 Угольник 7
9 2501-20-8 Болт зажимной 7
16 42 0402 Табличка 1
17 42 0402-01 Табличка 1
18 42 0402-02 Табличка 1
9 2501-20-8 Болт зажимной 7
2   Болт М8-6g×20 3
3   Шайба 8Т 3
10   Кольцо 018-022-25-2-51-1668 14
15   Заклёпка 3120-32-06 6
13 63 1315 0000 43 Вилка 7
14 47 9144 0000 01 Кольцо уплотнительное торцевое комбинированное 7
12 63 1315 0000 42 Вилка резиновая МБШ 14/35-12 7
