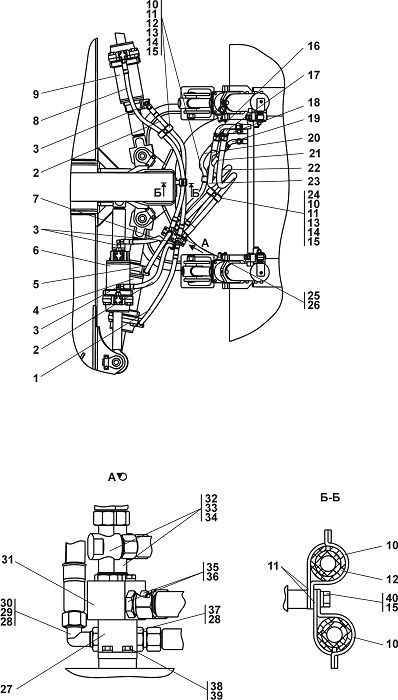

Обозначение |
Наименование |
Колич. шт |
| 27 |
21 0922-91-501СП |
Коллектор |
1 |
| 32 |
21 0922-91-502СП |
Тройник |
2 |
| 19 |
21 0922-91-503СП |
Трубопровод |
1 |
| 18 |
21 0922-91-503 |
1 |
|
| 17 |
21 0922-91-504СП |
Трубопровод |
1 |
| 16 |
21 0922-91-504 |
Трубопровод |
1 |
| 6 |
21 0922-91-526СП |
Гидрораскос Ø140 |
1 |
| 4 |
21 0922-91-527СП |
Гидроцилиндр Ø140 |
1 |
| 9 |
21 0922-91-527 |
1 |
|
| 22 |
01 1101-97-509 |
1 |
|
| 23 |
01 1101-97-509 |
1 |
|
| 7 |
01 2001-93-512 |
Рукав высокого давления Ø16 |
1 |
| 8 |
01 2001-93-512 |
Рукав высокого давления Ø16 |
1 |
| 2 |
01 2001-93-512 |
Рукав высокого давления Ø16 |
1 |
| 5 |
01 2001-93-512 |
Рукав высокого давления Ø16 |
1 |
| 21 |
01 2001-93-512 |
Рукав высокого давления Ø16 |
1 |
| 20 |
01 2001-93-512 |
Рукав высокого давления Ø16 |
1 |
| 1 |
01 2001-93-512 |
Рукав высокого давления Ø16 |
1 |
| 3 |
46-26-314СП |
Угольник |
5 |
| 31 |
21 0922-91-543 |
Коллектор |
1 |
| 33 |
1101-26-636 |
Гайка специальная |
2 |
| 24 |
2001-26-192 |
Прокладка |
2 |
| 35 |
2001-26-298 |
Штуцер ввертной |
2 |
| 10 |
2501-26-300 |
Скоба |
12 |
| 11 |
2501-26-301 |
Планка |
12 |
| 12 |
40 0354-05 |
Втулка |
8 |
| 38 |
|
Болт М8-6g×25 |
|
| 25 |
28 0266-01 |
Болт 3М10-6g×80 |
2 |
| 13 |
28 0520 |
Болт М16×1,5-6g×30 |
5 |
| 40 |
28 0535 |
Болт М16×1,5-6g×38 |
1 |
| 14 |
|
Гайка М16×1,5 |
5 |
| 39 |
|
Шайба 8Т |
4 |
| 26 |
|
Шайба 10 ОТ |
2 |
| 15 |
|
Шайба 16 ОТ |
6 |
| 37 |
Н.036.04.011 |
Штуцер ввертной |
2 |
| 30 |
Н.036.23.072 |
Контргайка |
2 |
| 29 |
Н.036.23.091 |
Угольник ввертной |
2 |
| 28 |
|
Кольцо 021-027-36-2-51-1668 |
4 |
| 34 |
|
Кольцо 024-028-25-2-51-1668 |
2 |
| 36 |
|
Кольцо 026-032-36-2-51-1668 |
2 |
