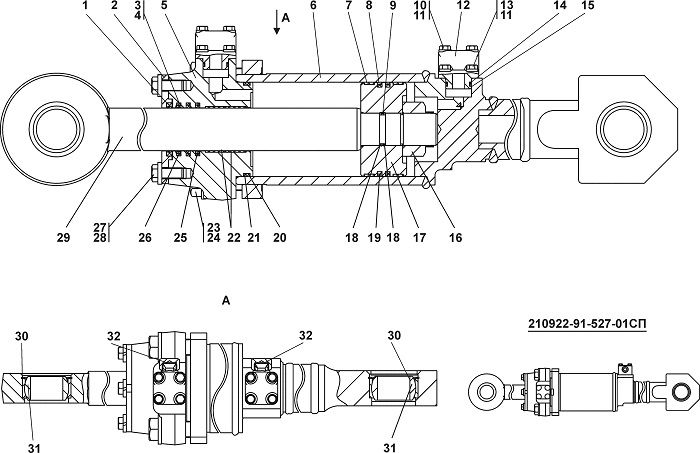

210922-91-527СП/-527-01СП Гидроцилиндр

7-30-gidrocilindr

Обозначение Наименование Колич. шт
22 21 0922-91-528СП Корпус 1
17 2501-93-506-04СП Грязесьемник 3-d 1
21 21 0922-91-547 Крышка 1
4 011101-93-503-01 Поршень 1
16 011101-93-527-04 Шток 1
28 011101-93-577 Угольник 2
12 1501-26-630-01 Кольцо уплотнительное 2
18 1501-26-616 Скребок 1
31 2501-98-550 Кольцо защитное 2
8 2601-28-10 Кольцо защитное 1
19 312001-26-109-01 Кольцо уплотнительное 1
3 312001-26-110-01 Гайка специальная 1
23 312501-26-184 Втулка опорная 2
6 312501-26-185 Кольцо уплотнительное 2
5 46-93-607-02 Кольцо защитное 2
30 46-21-884 Колпачок 2
10 31 5412 Шайба 4
26   Болт М10-6g×30 4
29 28 0285 Болт М10-6g×65 4
14   Болт М12×1,25-6g×25 4
11 28 0930 Болт М30×2-6g×80 4
27   Шайба 10 ОТ 8
15   Шайба 12 ОТ 4
1 700-58-2278-10 Кольцо С90 2
32   Кольцо 032-038-36-2-51-1668 2
25   Кольцо 040-048-46-2-51-1668 1
20   Кольцо 070-080-58-2-51-1668 2
24   Кольцо 125-135-58-2-51-1668 2
7   Кольцо 130-140-58-2ИРП1314-1 1
9   Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 ТУ 2290-004-48774662-2002 2
13   Грязесьемник 1
2   Подшипник ШСЛ60- 2
    ТУ 4649-020
    -5810829
