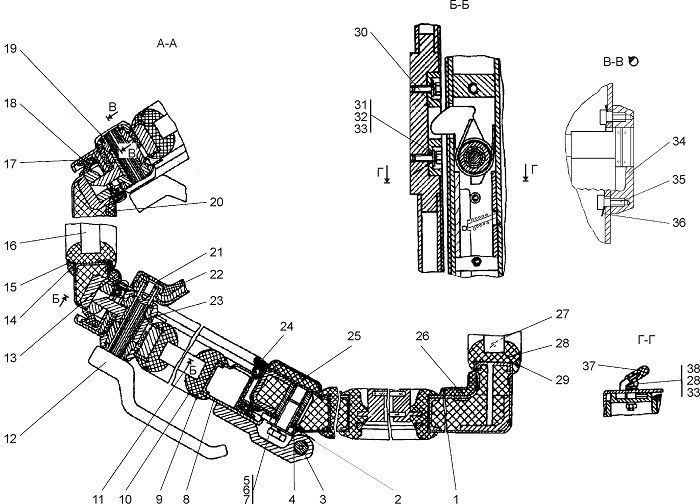

Кабина 1

6-19-kabina_0

Обозначение Наименование Колич. шт
1 2501-59-101СП Каркас* 1
8 2501-59-109СП Дверь 1
17 2501-59-110СП Дверь 1
16 2501-59-117СП Стеклопакет СПКТ
11 2501-59-118СП Стеклопакет СПКТ
27 2501-59-120СП Стеклопакет СПКТ
12 2501-59-134СП Ручка 2
22 2501-59-135СП Ручка 2
4 46-59-245СП Створка 4
14 2501-59-73 Окантовка 1
10 2501-59-73-01 Окантовка 2
28 2501-59-73-03 Окантовка 1
37 2501-59-101 Ручка 2
3 2501-59-105 Стержень 4
13 2501-59-145 Панель 1
20 2501-59-145-01 Панель 1
26 2501-59-257-01 Панель 1
25 2501-59-258-01 Панель 1
2 401-59-422 Планка 8
18 40 0460 Уплотнитель двери 2
15 46-59-419 Кант №23 1
29 46-59-419-03 Кант №23 1
9 46-59-419-06 Кант №23 1
38   Болт М8-6g×20 22
31   Болт М8-6g×30 4
5 28 0535 Болт 12
32   Шайба 8Т 29*
6   Шайба 16 ОТ 12
33 31 0150 Шайба 8 20*
7 31 0270 Шайба 16 12
24   Уплотнитель 10м
19   Замок правый
23   Замок левый
21   Винт 2
30   Планка 2
34   Накладка МЦ8-9.00.02 1
36   Пластина пружинная МЦ8-9.00.03 1
35   Винт МЦ8-9.00.04 2
