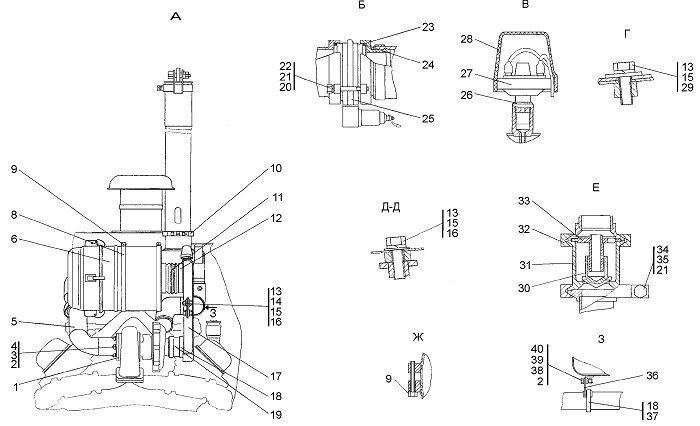

Установка систем воздухоочистки и выпуска

8-4-ustanovka-sistem-vozdukhoochistki-i-vypuska

Обозначение Наименование Колич. шт
17 0902-05-14СП Воздуховод 1
23 0902-05-17СП Фланец нижний 1
36 0902-05-27СП Кронштейн 1
10 1102-05-31-01СП Хомут 1
8 1106-05-26СП Хомут 2
5 1502-05-30-01СП Газовод 1
33 0602-05-32СП Направляющая 1
12 2501-05-108СП Хомут 4
18 46-47-189-03СП Хомут 8
31 0602-05-45К Корпус 1
30 0602-05-46К Клапан 1
32 403-05-25 Хомут 4
28 404-05-92 Колпачок защитный 1
9 28 5230 Болт 4
37 40 0225 Прокладка 1
11 40 0228 Сильфон 1
19 46 1901-04 Рукав 2
1 850.1118260 Прокладка патрубка выпускного 1
22   Болт М8-6g×70 2
34   Болт М8-6g×30 4
13   Болт 9
40 28 0220 Болт 2
35   Гайка М8 4
39 30 5186 Гайка М10×1,25 2
14   Гайка М12×1,25 2
21   Шайба 8Т 6
38   Шайба 10 ОТ 2
15   Шайба 12 ОТ 9
29 31 0230 Шайба 12 3
20 31 0150 Шайба 8 2
2 31 0170 Шайба 10 10
16 31 0210 Шайба 12×2 8
27   Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 1
26   Кольцо 14×20 2
6 4,57E+11 Фильтр воздушный 1
25   Заслонка аварийного останова с приводом 8401.1030232 1
24   Кольцо 2
4   Гайка М10 6
3   Шайба 10 6
