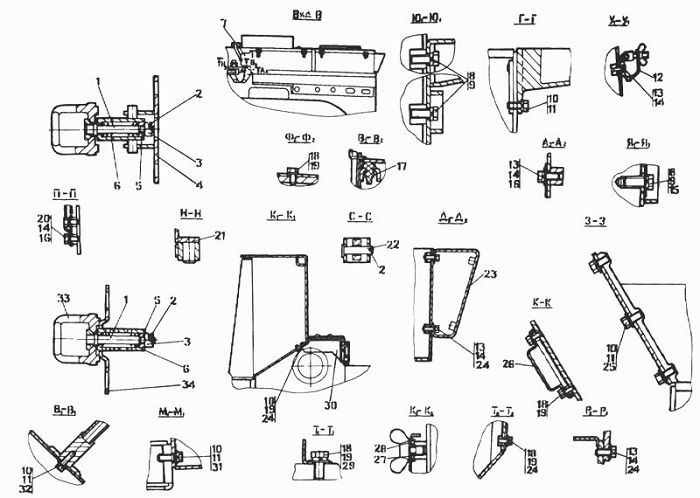

Облицовка часть 3

330-1-21

Обозначение Наименование Колич. шт
1 46-55-519-20-СП Стержень 7
3 300160 Гайка М8-7Н.6.019 ГОСТ 5918-73 7
4 46-55-498-20-СП Корпус 6
5 46-55-121 Кольцо 7
6 700-38-2563-20 Пружина 7
7 46-55-518-20-СП Колпак 1
8 280819 Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 20
9 Шайба 24Т.65Г.019 ГОСТ 6402-70 Шайба 24Т.65Г.019 ГОСТ 6402-70 20
10 280535 Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 92
11 Шайба 16.0Т.65Г.019 ГОСТ 6402-70 Шайба 16.0Т.65Г.019 ГОСТ 6402-70 78
12 А30.06.100 Хомут 1
13 Болт М8-6gх20.58.019 ГОСТ 7796-70 Болт М8-6gх20.58.019 ГОСТ 7796-70 48
14 Шайба 8Т.65Г.019 ГОСТ 6402-70 Шайба 8Т.65Г.019 ГОСТ 6402-70 57
15 46-55-1073 Накладка 8
16 310140 Шайба 8.01.10.019 ГОСТ 6958-78 30
17 400085 Опора 1
18 Болт М12х1,25-6gх25. 88. 35.029 ГОСТ 779 Болт М12х1,25-6gх25. 88. 35.029 ГОСТ 7796-70 70
19 Шайба 12.0Т.65Г.019 ГОСТ 6402-70 Шайба 12.0Т.65Г.019 ГОСТ 6402-70 118
20 Болт М8-6gх16.88.35.019 ГОСТ 7796-70 Болт М8-6gх16.88.35.019 ГОСТ 7796-70 9
21 46-55-354-20-СП Кронштейн 1
22 46-55-1004 Ось 2
23 46-55-407-20-СП Проставка 2
24 310150 Шайба 8 ГОСТ 11371-78 26
25 46-55-391 Накладка 10
26 46-55-756 Крышка 1
27 700-40-6948 Прокладка 3
28 46-55-449-20-СП Упор 3
30 46-55-342-20-СП Опора 2
31 700-31-2209 Шайба ГОСТ 11371-78 52
33 46-55-253 Ручка 7
34 46-55-158-20-СП Корпус 1
88 46-55-180-20-СП Замок 6
