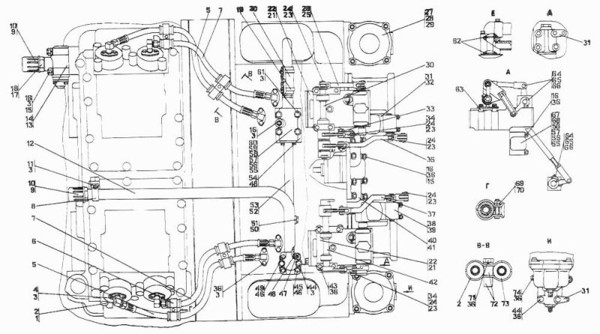

Система гидроуправления трансмиссией трактора Четра Т 500

500-3-3

№ Обозначение Наименование Колич. шт
1 022-026-25-2 ИРП 1314-1 Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 8
2 401-15-51 Планка 4
3 Шайба 12.0Т.65Г.019 ГОСТ 6402-70 Шайба 12.0Т.65Г.019 ГОСТ 6402-70 77
4 Болт М12х1,25-6gх30.58.019 ГОСТ 7796-70 Болт М12х1,25-6gх30.58.019 ГОСТ 7796-70 8
5 58-15-112-04-10-СП Рукав 2
6 58-60-213 Планка 4
7 58-15-112-03-10-СП Рукав 2
8 58-05-239 Хомут 1
9 46-27-263 Головка 2
10 46-27-260 Крышка 2
11 280320 Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 1
12 404-15-10-20СП Трубопровод 1
13 700-40-5821 Прокладка 1
14 46-60-345-02-10СП Клапан 1
15 310210 Шайба 12х2.01.10.019 ГОСТ 11371-78 12
16 Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 44
17 Кольцо 36х42 МН 4152-62 Кольцо 36х42 МН 4152-62 1
18 46-15-163СП Клапан 1
19 58-60-180-10-СП Хомут 2
19 58-60-180-СП Хомут 2
20 460077 Рукав 1
21 46-15-135-Т Блок управления ТУ 23.1.248-85 2
22 700-40-5494 Прокладка 2
23 404-13-269 Ось 10
24 Шплинт 3,2х14.019 ГОСТ 397-79 Шплинт 3,2х14.019 ГОСТ 397-79 10
25 404-13-332-02-20СП Тяга 1
26 404-13-281-02-20СП Тяга 1
27 35.00-15-10-01-10СП Фильтр 2
28 700-40-6024 Прокладка 2
29 450179 Прокладка 2
30 404-13-362-10-СП Мостик 1
31 25.01-10-10 Планка 3
32 46-15-137-Т Золотник передач левый ТУ 23.1.248-85 1
33 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78 2
34 404-13-116 Тяга 2
35 404-13-191-20СП Тяга 1
36 Болт М12-6gх25.88.35.019 ГОСТ 7796-70 Болт М12-6gх25.88.35.019 ГОСТ 7796-70 8
37 404-13-299-10СП Тяга 1
38 700-40-5794 Прокладка 2
39 46-15-136-Т Золотник передач правый ТУ 23.1.248-85 1
40 700-40-5369 Прокладка 1
41 46-15-121 Насос управления ТУ 23.113.03.19-83 1
42 404-13-361-10-СП Мостик 1
43 300220 Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 8
44 Болт М12-6gх80.88.35.019 ГОСТ 7795-70 Болт М12-6gх80.88.35.019 ГОСТ 7795-70 6
45 Болт М10-6gх30.58.019 ГОСТ 7796-70 Болт М10-6gх30.58.019 ГОСТ 7796-70 2
46 Шайба 10.01.65Г.019 ГОСТ 6402-70 Шайба 10.01.65Г.019 ГОСТ 6402-70 4
47 404-15-4 Корпус 1
48 Кольцо 027-032-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73 Кольцо 027-032-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73 3
49 Болт М10-6gх70.88.35.019 ГОСТ 7795-70 Болт М10-6gх70.88.35.019 ГОСТ 7795-70 2
50 Кольцо 018-022-25-2 ИРП 1314-1 ГОСТ 9833-73/ ТУ 38.005.204-84 Кольцо 018-022-25-2 ИРП 1314-1 ГОСТ 9833-73/ ТУ 38.005.204-84 1
51 375330 Пробка 1
52 700-40-6097 Прокладка 1
53 404-15-11-20СП Трубопровод 1
54 46-15-139 Плита 1
55 Проволока 0,6-0-4 ГОСТ 3282-74 Проволока 0,6-0-4 1
57 46-15-70 Кольцо 12
58 Пломба 10/6,5 ОСТ 3268-84 Пломба 10/6,5 ОСТ 3268-84 3
59 700-40-5336 Прокладка 1
60 46-15-138-Т Клапан ТУ 23.1.248-85 1
61 280388 Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 4
62 Кольцо 032-038-36-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 Кольцо 032-038-36-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 2
63 401-15-52-01 Втулка 8
64 25.01-13-232-06СП Рычаг 6
65 Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 6
66 340350 Шпонка 5х7,5 ГОСТ 24071-80 6
67 700-40-5497 Прокладка 2
68 46-15-129-Т Клапан ТУ 23.1.248-85 2
69 Болт М8-6gх40.58.019 ГОСТ 7795-70 Болт М8-6gх40.58.019 ГОСТ 7795-70 2
70 Гайка М8-7Н.6.019 ГОСТ 5915-70 Гайка М8-7Н.6.019 ГОСТ 5915-70 4
71 280370 Болт М12х1,25-6gх55.109.40Х.019 ГОСТ 7795-70 2
72 401-15-52 Втулка 4
73 400354-02 Втулка 8
74 300215-01 Гайка М12х1,25-6Н6.019 ГОСТ 15521-70 4
