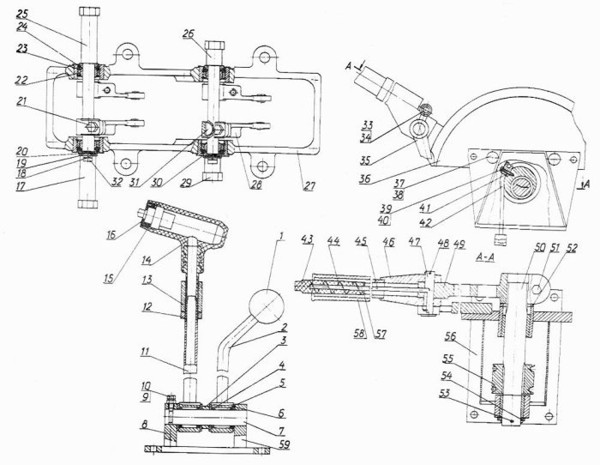

Обозначение |
Наименование |
Колич. шт |
1 |
46-13-246-СП |
Рукоятка |
1 |
2 |
25.01-13-268-10-СП |
Рычаг |
1 |
3 |
25.01-13-200 |
Проставка |
1 |
4 |
500093 |
Кольцо СП 26,5-19-3,5 ТУ17 РСФСР35-7755-84 |
4 |
5 |
942/20 |
Подшипник ГОСТ 4060-78 |
2 |
6 |
310330 |
Шайба 20.01.08кп.019 ГОСТ 10450-78 |
4 |
7 |
25.01-13-133-01 |
Ось |
1 |
8 |
25.01-13-257-20-СП |
Кронштейн |
1 |
9 |
Гайка М8.7Н.6.019 ГОСТ 5915-70 |
Гайка М8.7Н.6.019 ГОСТ 5915-70 |
1 |
10 |
350525 |
Винт |
1 |
11 |
25.01-13-269-10-СП |
Рычаг |
1 |
12 |
25.01-13-201 |
Гайка |
1 |
13 |
25.01-13-191 |
Гайка |
1 |
14 |
25.01-13-224-20-СП |
Рукоятка |
1 |
15 |
25.01-13-199 |
Прокладка |
1 |
16 |
25.01-13-189 |
Гайка |
1 |
17 |
404-13-352-10-СП |
Валик |
1 |
18 |
Шайба 8Т.65Г.019 ГОСТ 6402-70 |
Шайба 8Т.65Г.019 ГОСТ 6402-70 |
4 |
19 |
25.01-13-170 |
Шайба |
12 |
21 |
Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 |
Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 |
4 |
22 |
Ш15 |
Подшипник ГОСТ 4060-78 |
8 |
23 |
700-58-2406 |
Кольцо С28Ц9Хр ГОСТ 13943-86 |
16 |
24 |
500093-01 |
Кольцо СП 29-18-3,5 |
8 |
25 |
404-13-352-01-10-СП |
Валик |
1 |
26 |
404-13-351-01-10-СП |
Валик |
1 |
27 |
404-13-256-20-СП |
Корпус |
1 |
28 |
25.01-13-182-10-СП |
Рычаг |
4 |
29 |
404-13-351-10-СП |
Валик |
1 |
30 |
25.01-13-137 |
Втулка |
8 |
31 |
340350 |
Шпонка 5х7,5 ГОСТ 24071-80 |
4 |
32 |
Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
4 |
33 |
310080 |
Шайба 5.01.10.019 ГОСТ 11371-78 |
1 |
34 |
Болт М16х1,5-60х35.88.35.029 ГОСТ 7796-70 |
Болт М16х1,5-60х35.88.35.029 ГОСТ 7796-70 |
1 |
35 |
46-13-77 |
Защелка |
1 |
35 |
46-13-77-20 |
Защелка |
1 |
36 |
58-13-90 |
Сектор |
1 |
37 |
Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70 |
Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70 |
2 |
38 |
Шайба 12.0Т.65Г.019 ГОСТ 6402-70 |
Шайба 12.0Т.65Г.019 ГОСТ 6402-70 |
2 |
39 |
Болт М6-6gх20.58.019 ГОСТ 7798-70 |
Болт М6-6gх20.58.019 ГОСТ 7798-70 |
1 |
40 |
315110 |
Шайба |
1 |
41 |
58-13-88 |
Сухарик |
|
42 |
58-13-190-СП |
Рукоятка |
1 |
43 |
25-13-345 |
Кнопка |
1 |
44 |
700-38-2339-01 |
Пружина |
1 |
45 |
401-13-119 |
Тяга |
1 |
46 |
401-13-175-20-СП |
Рукоятка |
1 |
47 |
470560 |
Ось 6-16f9х60.40.2.28 Ц9хр |
1 |
48 |
Шплинт 3,2х25.019 ГОСТ 397-79 |
Шплинт 3,2х25.019 ГОСТ 397-79 |
1 |
49 |
401-13-118 |
Рычаг |
1 |
50 |
401-13-117 |
Валик |
1 |
52 |
46-13-108 |
Шайба |
1 |
53 |
Шплинт 4х36.019 ГОСТ 397-79 |
Шплинт 4х36.019 ГОСТ 397-79 |
1 |
54 |
315390 |
Шайба |
1 |
55 |
58-13-89 |
Ролик |
1 |
56 |
401-13-174-20-СП |
Корпус |
1 |
57 |
310120 |
Шайба 6.01.08кп.019 ГОСТ 6958-78 |
1 |
58 |
700-40-5627 |
Рукоятка |
1 |
59 |
25.01-13-258-20-СП |
Кронштейн |
1 |
