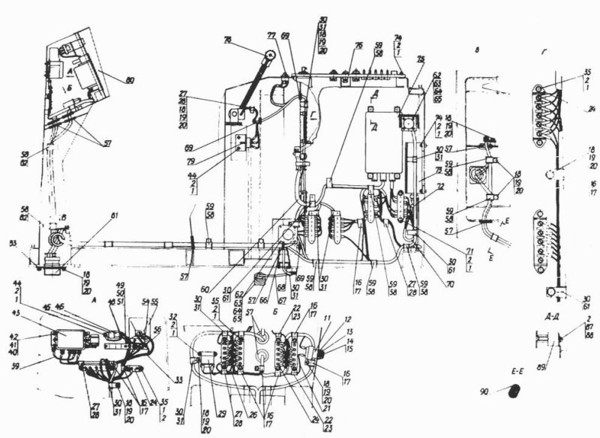

Электрооборудование пола кабины трактора Четра Т 500 часть 1

500-6-8

Обозначение Наименование Колич. шт
1 310110 Шайба 6.01.08кп.019 ГОСТ 11371-78 44
2 Шайба 6Т.65Г.019 ГОСТ 6402-70 Шайба 6Т.65Г.019 ГОСТ 6402-70 44
12 46-10-576СП Ручка 1
13 355300 Винт 1
14 305185 Гайка 1
15 310170 Шайба 10.01.10.019 ГОСТ 11371-78 1
16 415119 Хомутик 8
17 700-40-6684-06 Прокладка 10
18 Болт М8-6gх16.88.35.019 ГОСТ 7796-70 Болт М8-6gх16.88.35.019 ГОСТ 7796-70 39
19 Шайба 8Т.65Г.019 ГОСТ 6402-70 Шайба 8Т.65Г.019 ГОСТ 6402-70 38
20 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78 38
21 404-10-180-19-20СП Провод 1
22 415045 Хомутик 2
23 700-40-6684-08 Прокладка 2
24 17.3723000 Панель соединительная ТУ 37.003.1358-93 12
26 404-10-348-20СП Жгут 1
27 700-40-6684-07 Прокладка 8
28 700-41-3310 Хомутик 6
29 Реле сигнализатора 753.3747-10 ТУ 37.003.709-80 Реле сигнализатора 753.3747-10 ТУ 37.003.709-80 1
30 700-40-6684-04 Прокладка 14
31 700-41-2866 Хомут 9
32 350420 Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 2
33 404-10-231-20СП Жгут 1
35 Болт М6-6gх25.58.019 ГОСТ 7798-70 Болт М6-6gх25.58.019 ГОСТ 7798-70 16
39 404-10-180-79-20СП Провод 1
40 310080 Шайба 5.01.10.019 ГОСТ 11371-78 4
41 Шайба 5.65Г.019 ГОСТ 6402-70 Шайба 5.65Г.019 ГОСТ 6402-70 4
42 Винт ВМ5-6gх8.58.016 ГОСТ 17473-80 Винт ВМ5-6gх8.58.016 ГОСТ 17473-80 4
43 Реле повторного запуска 000 153 9334 Реле повторного запуска 000 153 9334 1
44 Винт ВМ6-6gх12.58.019 ГОСТ 17473-80 Винт ВМ6-6gх12.58.019 ГОСТ 17473-80 7
46 607605 Колодка гнездовая ОСТ 37.003.032-88 1
48 404-10-180-78-20СП Провод 1
49 Винт ВМ4-6gх10.58С.016 ГОСТ 17473-80 Винт ВМ4-6gх10.58С.016 ГОСТ 17473-80 3
50 Шайба 4.65Г.019 ГОСТ 6402-70 Шайба 4.65Г.019 ГОСТ 6402-70 3
51 310050 Шайба 4.01.08кп.019 ГОСТ 11371-78 3
54 404-10-280-20СП Панель диодов 1
55 Регулятор напряжения 002 154 0506 Регулятор напряжения 002 154 0506 1
57 700-40-3141 Кольцо 8
58 700-40-6684-03 Прокладка 12
59 415178 Хомутик 10
60 404-10-346-20СП Жгут 1
61 700-41-3179 Хомутик 5
62 Винт ВМ3-6gх10.58С.016 ГОСТ 17473-80 Винт ВМ3-6gх10.58С.016 ГОСТ 17473-80 12
63 Гайка М3-7Н.6.016 ГОСТ 5927-70 Гайка М3-7Н.6.016 ГОСТ 5927-70 12
64 Шайба 3.65Г.019 ГОСТ 6402-70 Шайба 3.65Г.019 ГОСТ 6402-70 12
65 310020 Шайба 3.01.08кп.019 ГОСТ 11371-78 12
66 700-40-6662 Чехол 1
67 404-10-364-20СП Жгут 1
68 404-13-2 Зажим 1
69 700-40-6695 Кольцо 3
70 404-10-274-20СП Жгут 1
71 Болт М6-6gх20.58.019 ГОСТ 7798-70 Болт М6-6gх20.58.019 ГОСТ 7798-70 8
72 404-10-353-20СП Жгут 1
75 404-10-358-20СП Блок защиты 1
76 404-10-406-01-10СП Щиток выключателей 1
77 2501-10-152-20СП выключатель 1
79 404-10-244-10СП Переключатель 1
80 404-10-403-10СП Щиток приборов 1
81 404-10-245-20СП Жгут 1
82 700-41-2548 Хомутик 2
83 219805 Панель 1
87 Винт 000 084 006 405 Винт 000 084 006 405 4
88 Шайба 000125 006 431 Шайба 000125 006 431 4
89 Амортизатор 000 237 1011 Амортизатор 000 237 1011 4
90 700-40-6684-05 Прокладка 4
