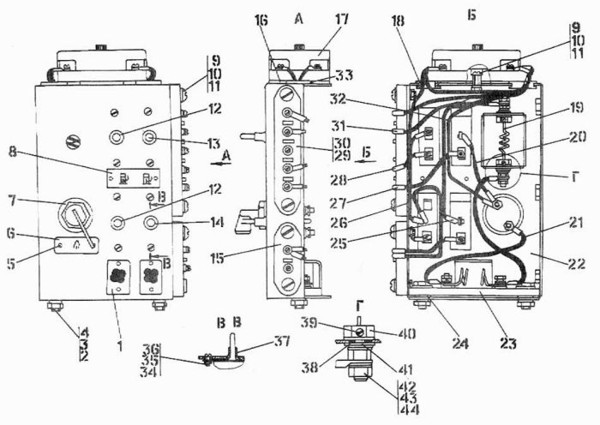

Щиток управления трактора Четра Т 500

500-6-13

Обозначение Наименование Колич. шт
1 404-43-272 Табличка 2
2 Шайба 8Т.65Г.019 ГОСТ 6402-70 Шайба 8Т.65Г.019 ГОСТ 6402-70 2
3 Гайка М8.7Н.6.019 ГОСТ 5915-70 Гайка М8.7Н.6.019 ГОСТ 5915-70 2
4 Болт М8-6gх25.58.019 ГОСТ 7796-70 Болт М8-6gх25.58.019 ГОСТ 7796-70 2
5 Заклепка 3х6.37 ГОСТ 10290-80 Заклепка 3х6.37 ГОСТ 10290-80 8
6 420071 Табличка 40х20 ГОСТ 12971-67 1
7 ВК317-3710100-05 Выключатель ТУ 37.003.698-75 1
8 46-43-386 Табличка 50х16 ГОСТ 12971-67 1
9 Винт ВМ5-6gх22.58.016 ГОСТ 17473-80 Винт ВМ5-6gх22.58.016 ГОСТ 17473-80 6
10 Гайка М5.7Н.6.016 ГОСТ 5927-70 Гайка М5.7Н.6.016 ГОСТ 5927-70 6
11 Шайба 5.65Г.019 ГОСТ 6402-70 Шайба 5.65Г.019 ГОСТ 6402-70 6
12 Переключатель В-45М ТУ 16-526.016-73 Переключатель В-45М ТУ 16-526.016-73 2
13 Переключатель ВН-45М ТУ 16-526.016-73 Переключатель ВН-45М ТУ 16-526.016-73 1
14 Переключатель ППН-45 ТУ 16-526.016-73 Переключатель ППН-45 ТУ 16-526.016-73 1
15 ПС4-А2 Панель соединительная ТУ 37.003.419-76 1
16 46-43-345 Пластина 1
17 111.3722 Блок предохранителей ТУ 37.003.754-76 1
18 700-40-6695 Кольцо 2
19 404-43-274 Спираль контрольная 1
20 46-43-218-СП Провод 331 1
21 46-43-212-СП Провод 325 2
22 404-43-215СП Панель 1
23 404-43-228-10СП Панель 1
24 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78 2
25 404-43-200СП Провод 324 1
26 46-43-219-СП Провод 332 1
27 46-43-216-СП Провод 329 2
28 46-43-215-СП Провод 328 1
29 Панель соединительная 17.3723 000 ТУ 37.003.1358-88 Панель соединительная 17.3723 000 ТУ 37.003.1358-88 1
30 ПС-5 Панель соединительная ТУ 37.003.419-76 1
31 46-43-213-СП Провод 326 2
32 404-43-219СП Провод 333 1
33 46-43-214-СП Провод 327 3
34 Шайба 4.65Г.019 ГОСТ 6402-70 Шайба 4.65Г.019 ГОСТ 6402-70 8
35 Гайка М4.7Н.6.016 ГОСТ 5927-70 Гайка М4.7Н.6.016 ГОСТ 5927-70 8
36 Винт ВМ4-6gх10.58С.016 ГОСТ 17473-80 Винт ВМ4-6gх10.58С.016 ГОСТ 17473-80 8
37 700-40-6508 Колпачок 4
38 700-40-6936 Шайба изоляционная 2
39 Винт ВМ4-6gх16.58С.016 ГОСТ 17473-80 Винт ВМ4-6gх16.58С.016 ГОСТ 17473-80 2
40 25.01-43-142 Клемма 2
41 700-40-6937 Шайба изоляционная 4
42 Гайка М6.7Н.6.019 ГОСТ 5915-70 Гайка М6.7Н.6.019 ГОСТ 5915-70 4
43 Шайба 6Т.65Г.019 ГОСТ 6402-70 Шайба 6Т.65Г.019 ГОСТ 6402-70 4
44 310110 Шайба 6.01.08кп.019 ГОСТ 11371-78 4
