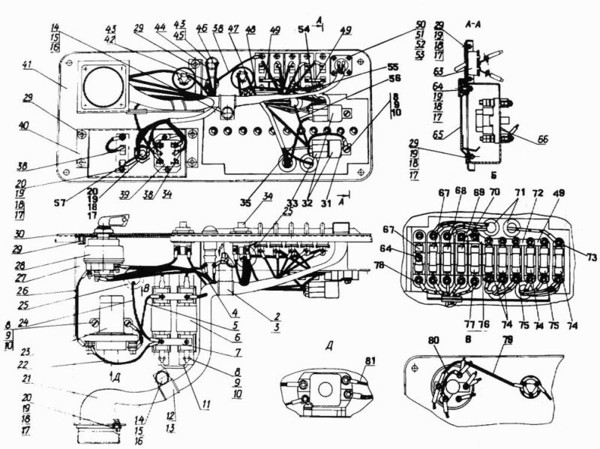

Щиток выключателей трактора Четра Т 500

500-6-12

Обозначение Наименование Колич. шт
2 415320 Хомутик 1
3 700-40-6684-02 Прокладка 1
4 2501-10-129-19СП Провод 1
5 404-10-180-42СП Провод 1
6 1532121 Сопротивление добавочное 2
7 46-10-31 Шинка 2
8 35420 Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 8
9 Шайба 6Т.65Г.019 ГОСТ 6402-70 Шайба 6Т.65Г.019 ГОСТ 6402-70 8
10 310110 Шайба 6.01.08кп.019 ГОСТ 11371-78 8
11 404-10-180-57СП Провод 1
12 700-40-6684-03 Прокладка 1
13 700-41-2548 Хомутик 1
14 Болт М8-6gх16.88.35.019 ГОСТ 7796-70 Болт М8-6gх16.88.35.019 ГОСТ 7796-70 2
15 Шайба 8Т.65Г.019 ГОСТ 6402-70 Шайба 8Т.65Г.019 ГОСТ 6402-70 2
16 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78 2
17 310050 Шайба 4.01.08кп.019 ГОСТ 11371-78 22
18 Шайба 4.65Г.019 ГОСТ 6402-70 Шайба 4.65Г.019 ГОСТ 6402-70 22
19 Гайка М4-7Н.6.016 ГОСТ 5927-70 Гайка М4-7Н.6.016 ГОСТ 5927-70 22
20 Винт ВМ4-6gх16.58С.016 ГОСТ 17473-80 Винт ВМ4-6gх16.58С.016 ГОСТ 17473-80 8
21 404-10-427-20СП Жгут 1
22 404-10-180-86СП Провод 1
23 КТ127-У-ХЛ Контактор ТУ 37.003.573-74 1
24 404-10-180-80СП Провод 1
25 700-40-6736 Кольцо 2
26 403-10-178СП Провод 1
27 2501-10-128-20СП Кронштейн 1
28 ВК856-Т Замок-включатель ТУ 37.003.385-73 1
29 Винт ВМ4-6gх12.58С.016 ГОСТ 17475-80 Винт ВМ4-6gх12.58С.016 ГОСТ 17475-80 20
30 404-10-409-20СП Панель 1
31 404-10-180-51-20СП Провод 1
33 607605 Колодка гнездовая ОСТ 37.003.032-88 2
35 404-10-180-82СП Провод 1
38 404-10-180-47-20СП Провод 1
39 2ППН-45 Переключатель 2ППН-45 ТУ 16-526.016-73 1
40 404-10-306-20СП Кронштейн 1
41 404-10-308-20СП Щиток 1
45 ПД20-ХЛ Фонарь контрольной лампы ТУ 37.003.293-72 1
44 404-10-180-83СП Провод 1
46 404-10-180-08СП Провод 1
47 404-10-180-50-20СП Провод 1
49 46-10-39 Перемычка 3
50 Винт ВМ3-6gх12.58С.016 ГОСТ 17475-80 Винт ВМ3-6gх12.58С.016 ГОСТ 17475-80 8
51 Гайка М3-7Н.6.016 ГОСТ 5927-70 Гайка М3-7Н.6.016 ГОСТ 5927-70 4
52 Шайба 3.65Г.019 ГОСТ 6402-70 Шайба 3.65Г.019 ГОСТ 6402-70 4
53 310020 Шайба 3.01.08кп.019 ГОСТ 11371-78 4
54 404-10-180-54-20СП Провод 1
55 404-10-180-55-20СП Провод 2
56 404-10-180-81-20СП Провод 2
57 ВК415 Выключатель света заднего хода ТУ 37.003.1213-84 1
64 Винт ВМ4-6gх16.58С.016 ГОСТ 17475-80 Винт ВМ4-6gх16.58С.016 ГОСТ 17475-80 13
65 404-10-309-20СП Крышка 1
66 404-10-425-20СП Кронштейн 1
67 ПВ-60АС Предохранитель ПВ-60АС, УХЛ3, 30В ТУ 16-522.001-82 21
68 ПВ-30 Предохранитель ПВ-30, УХЛ3, 30В ТУ 16-522.001-82 1
69 ПВ-100АС Предохранитель ПВ-100АС, УХЛ3, 30В ТУ 16-522.001-82 1
70 404-10-52 Шинка 1
71 700-40-6695 Кольцо 4
72 403-10-11 Шинка 1
73 БЗ-20 Блок защиты БЗ-20, УХЛ3, 30В ТУ 16-522.001-82 6
74 ПВ-10 Предохранитель ПВ-10, УХЛ3, 30В ТУ 16-522.001-82 4
75 ПВ-20 экспорт Предохранитель ПВ-20, УХЛ3, 30В ТУ 16-522.001-82 экспорт 2
76 404-10-79 Шинка 1
77 ПВ-40 Предохранитель ПВ-40, УХЛ3, 30В ТУ 16-522.001-82 1
78 Блок защиты БЗ-30 УХЛЗ, 30В ТУ 16-522.001-82 Блок защиты БЗ-30 УХЛЗ, 30В ТУ 16-522.001-82 54
79 404-10-180-70-20СП Провод 1
80 404-10-180-71-20СП Провод 1
81 46-10-606СП Провод 1
