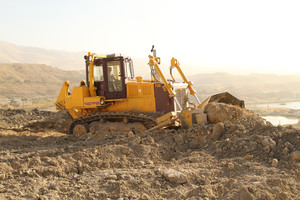

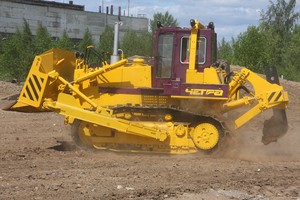

Основные потребители этой техники: предприятия золото- и алмазодобывающей промышленности, топливно-энергетического комплекса, геологоразведки, лесной отрасли и строительной индустрии. Этот трактор стал воплощением самых передовых конструкторских разработок и технологических решений.

Трехточечная полужесткая подвеска с вынесенной осью качания тележек и микроподрессориванием натяжного колеса обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему.

Модульная конструкция всех узлов и систем - трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения, кабины и управления - обеспечивает простоту и удобство технического обслуживания. При разработке трактора была использована усовершенствованная система трансмиссии.

ДВИГАТЕЛЬ

Модель двигателя	Мощность
ЯМЗ-238-ДЕ2-28	243 кВт (330 л.с.)
QSM 11-C330	246 кВт (335 л.с.)

ТРАНСМИССИЯ

Планетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 415 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Модулирущая система позволяет плавно переключать скорости под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 410 мм, максимальным коэффициентом трансформации Ко = 2,9 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. С упругой муфтой, установленной на двигателе, гидротрансформатор соединяется карданной передачей.

Передача	Передний ход	Задний ход
1	3,9	5,1
2	6,9	9,0
3	11,1	14,2

ХОДОВАЯ ЧАСТЬ

Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

Показатель	Значение
Число опорных катков (с каждой стороны)	7
Число поддерживающих катков (с каждой стороны)	2
Натяжное колесо	с микро- подрес- сориванием

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Показатель	Значение
Шаг звена	228,6 мм
Число башмаков (с каждой стороны)	40
Высота грунтозацепов	80 мм
Ширина башмака	560 мм
Площадь опорной поверхности	3,44 м2
Давление на грунт	0,86 кгс/см2

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Раздельно-агрегатная гидравлическая система:

шестерёнчатый насос S1A6155 фирмы «DAVID BROWN», производительностью 235 л/мин при 1750 об/мин

пятисекционный распределитель, состоящий из одной клапанной и четырёх золотниковых секций

максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см2)

заправочная ёмкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) – 130 л

Секции золотников	Положение золотников распределителя	Число цилиндров	Диаметр цилиндра, мм х Ход поршня, мм
Подъем отвала	подъем, нейтраль (удержание), опускание, плавающее	2	125 х 1222
Перекос отвала	вправо, нейтраль, влево	1	160 х 415
Подъем рыхлителя	подъем, нейтраль, опускание	2	160 х 415
Изменение угла резания рыхлителя	бесступенчатое регулирование угла	2	160 х 415

РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Рыхлитель: одно-, трехзубый.

БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ

Тип отвала:

полусферический отвал,

прямой отвал,

поворотный отвал (гидравлический),

угольный отвал.

МАССА

Общая масса 33250 - 34220 кг.

* тракторы оснащены двигателями "Cummins", которые по уровню выбросов вредных веществ соответствуют самым жестким международным стандартам, предъявляемым в настоящее время к спецтехнике (Trier 3/ Stage III, Stage III A);

* установлены монолитные алюминиевые радиаторы производства AKG Германия;

* применение в радиаторной установке охладителей воздуха типа "воздух-воздух" и охладителей топлива повысило КПД двигателя, снизило уровень выброса вредных веществ в атмосферу;

* установлены дополнительные топливные фильтры "Fleetquard" с функциями сепарации воды и подогрева топлива. Прозрачная крышка данных фильтров обеспечивает визуализацию индикацию срока службы фильтрующего элемента;

* установлены современные жидкостные отопители "Эберспехер" для предпускового разогрева двигателя и кабины с автоматическим управлением. Их применение обеспечивает легкий запуск и увеличивает срок службы двигателя, а также приводит к уменьшению вредных выбросов в атмосферу;

* на тракторах ЧЕТРА Т15, ЧЕТРА Т20, ЧЕТРА Т25 устанавливается, а на тракторах ЧЕТРА Т9 и ЧЕТРА Т11 будут устанавливаться в ближайшее время шестеренные насосы (с чугунным корпусом и косозубыми шестерными) фирмы "DAVID BROWN". На тракторах ЧЕТРА Т9, ЧЕТРА Т11, ЧЕТРА Т15, ЧЕТРА Т20 применяются гидрораспределители, гидравлические и электронные джойстики, а также аксиально-поршневые регулируемые насосы (кроме ЧЕТРА Т9 и ЧЕТРА Т11) фирмы "BOSCH REXROTH". На всех моделях тракторов применяются гидросистемы, чувствительные к нагрузке (LS системы), а на тракторах с гидроузлами фирмы "BOSCH REXROTH" - LUDV системы, позволяющие производить совмещенные операции независимо от нагрузки и скоростей операций;

* на тракторах ЧЕТРА 11, ЧЕТРА Т20, ЧЕТРА Т25 внедрено электрогидравлическое управление трансмиссией, управление которой осуществляется контроллером и пультом, находящимся в кабине.

* модульная конструкция всех узлов и систем;

* трехточечная полужесткая подвеска с вынесенной осью качания тележек;

* опорные и поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "двойной конус";

* гидромеханическая трансмиссия с планетарной коробкой передач и двухступенчатой бортовой передачей, экономичный дизель;

* кабины устанавливаются на гидроопоры, оснащены стеклопакетами, системой обеспечения микроклимата (кондиционеры и отопители), стеклоочистителями и омывателями, солнцезащитными шторами, аудиосистемами. В кабинах имеются мини-бары для охлаждения воды и напитков;

* каркасные элементы ROPS-FOPS.

Раздел 1 Установка двигателя ЯМЗ-238Б-21

2002-01-1СП/-02СП Установка двигателя ЯМЗ-238Б-21 часть 1

2002-01-1СП/-02СП Установка двигателя ЯМЗ-238Б-21 часть 2

1502-05-1СП Установка систем воздухоочистки и выпуска

1502-05-12СП Воздухоочиститель

2001-10-1СП Электрооборудование

2001-10-11-02СП Установка электрооборудования на раме

2001-10-13СП Электрооборудование топливного бака

2001-10-14СП Электрооборудование передней облицовки

2001-10-15СП Электрооборудование подогревателя ПЖД 30Г

2001-10-16СП Установка электрооборудования в контейнере отопителя

2001-10-17СП Установка электрооборудования в контейнере АКБ

1102-10-17СП Электрооборудование отопителя

2002-10-12СП Электрооборудование двигателя

Раздел 2 Электрооборудование

1102-10-18-02СП Электрооборудование пола кабины

1102-10-155СП Установка электрооборудования пола кабины

1102-10-150СП Блок выключателей

1102-10-156CП Установка блока выключателей

1102-10-157-01СП Установка жгута

1102-10-163СП Щиток приборов

404-10-270СП Установка фары

1102-10-13-01СП Электрооборудование крыши кабины

1102-10-13-02СП Электрооборудование крыши кабины

1102-10-13-04СП Электрооборудование крыши кабины

1102-10-165СП/-01СП/-02СП Щиток выключателей

2502-10-169СП Установка жгута к контейнеру АКБ

2001-11-1-01СП Рама

2001-11-9СП Балка

2001-16-1-01СП Установка трансмиссии часть 1

2001-16-1-01СП Установка трансмиссии часть 2

2001-16-1-01СП Установка трансмиссии часть 3

Раздел 3 Коробка передач планетарная

2001-12-10СП Коробка передач планетарная

2001-12-11СП Коробка передач

2001-12-12СП Передача главная часть 1

2001-12-12СП Передача главная часть 2

2001-12-100СП Водило

2001-12-102СП Водило

2001-12-103СП Водило

2001-12-118СП Водило

2001-12-13СП Блок трансмиссии

2001-13-1СП Управление трактором часть 1

2001-13-1СП Управление трактором часть 2

2001-13-50СП Привод управления часть 1

2001-13-50СП Привод управления часть 2

2001-13-50СП Привод управления часть 3

3501-13-143СП Блок управления

2001-14-1СП Гидротрансформатор с редуктором привода насосов часть 1

2001-14-1СП Гидротрансформатор с редуктором привода насосов часть 2

2001-14-1СП Гидротрансформатор с редуктором привода насосов часть 3

3501-16-103СП Клапан

Раздел 4 Трансмиссия и тележки

2001-14-17СП Клапан

1501-15-20СП Блок управления

1501-15-41СП Блок управления

2501-15-138СП Клапан

2501-15-142СП Клапан

312001-15-10СП Фильтр

1101-15-15СП Делитель потока

1101-16-112СП Клапан

2001-18-10СП Фрикцион бортовой и тормоз остановочный

2001-19-1СП Передача бортовая фрикцион и тормоз

2001-19-10СП Передача бортовая

2002-20-3СП/-01СП Муфта упругая

2001-21-1СП Система ходовая

2001-21-2СП/3СП Тележка

2001-21-201СП Система ходовая полужесткая

2001-21-202СП/-203СП Тележка полужесткая

2001-21-43СП Колесо натяжное

2001-21-15СП Каток поддерживающий

2001-21-33СП Механизм сдавания

1101-21-43-02СП/-43-03СП Механизм натяжения

2001-21-18СП/-01СП Шарнир

Раздел 5 Ходовая и гидравлика

2001-21-40СП/-40-01СП Каток опорный

2001-22-1СП Гусеница

1101-23-1СП Установка сиденья

3501-24-1-01СП Пол

2002-25-1СП Установка топливного бака

2001-25-10СП Бак топливный

2001-26-1СП Установка гидросистемы

1501-26-10-02СП Установка гидроцилиндров часть 1

1501-26-10-02СП Установка гидроцилиндров часть 2

2001-26-21СП Распределитель секционный

2001-26-22СП Распределитель

2001-26-22-01СП Распределитель

2001-26-22-02СП Распределитель

2001-26-22-03СП Распределитель

2001-26-30СП Бак гидросистемы

2001-26-52СП Клапан

2001-26-54СП Клапан

Раздел 6 Гидроцилиндры

2001-26-501СП Гидроцилиндр

2002-43-3СП Установка системы подогрева часть 1

2002-43-3СП Установка системы подогрева часть 2

2001-53-3СП Установка независимого отопителя кабины часть 1

2001-53-3СП Установка независимого отопителя кабины часть 2

1101-47-1СП Установка отопителя кабины

2001-49-1-02 Вал карданный

2001-51-1СП Установка прицепного устройства

2001-53-2СП Система отопления кабины часть 1

2001-53-2СП Система отопления кабины часть 2

2001-55-1СП Облицовка часть 1

2001-55-1СП Облицовка часть 2

312001-57-2СП Установка вентиляторов кабины

2501-59-1СП Кабина часть 1

2501-59-1СП Кабина часть 2

2501-59-1СП Кабина часть 3

1101-89-2МК/3МК Машинокомплект деталей и сборочных единиц интерьера кабины

2002-60-2СП Система охлаждения двигателя и трансмиссии часть 1

2002-60-2СП Система охлаждения двигателя и трансмиссии часть 2

Раздел 7 Кабина, управление трактором

2002-60-112СП Радиатор

2001-61-1СП Установка защиты кабины

2001-64-1-02СП Установка кожухов

1101-111-07СП Кабина часть 1

1101-111-07СП Кабина часть 2

1101-111-07СП Кабина часть 3

1101-111-07СП Кабина часть 4

012001-92-5СП Оборудование бульдозерное сферическое часть 1

012001-92-5СП Оборудование бульдозерное сферическое часть 2

012001-92-21СП Отвал

012001-93-5СП Оборудование бульдозерное полусферическое часть 1

012001-93-5СП Оборудование бульдозерное полусферическое часть 2

012001-93-21СП Отвал

012001-93-110СП Тяга поперечная

011501-93-180СП Раскос винтовой

012001-93-500СП Гидросистема бульдозерного оборудования

Раздел 8 Навесное оборудование

011501-93-502СП Гидрораскос 160

011501-93-508СП Гидрозамок

012001-97-1СП Оборудование рыхлительное часть 1

012001-97-1СП Оборудование рыхлительное часть 2

012001-97-120СП Зуб

012001-97-501СП Гидросистема рыхлительного оборудования часть 1

012001-97-501СП Гидросистема рыхлительного оборудования часть 2

011501-97-502-01СП/-02СП Гидроцилиндр 160

012001-98-1СП Оборудование рыхлительное часть 1

012001-98-1СП Оборудование рыхлительное часть 2

012001-98-120СП Зуб

1501-96-1-01СП Агрегат тяговый часть 1

1501-96-1-01СП Агрегат тяговый часть 2

1501-96-10-01СП Лебедка часть 1

1501-96-10-01СП Лебедка часть 2

1501-96-100СП Бустер

1501-96-101СП Водило бульдозера Четра Т 20

1501-96-103СП Механизм планетарный бульдозера Четра Т 20

311102-26-39СП Клапан бульдозера Четра Т 20

3501-96-103СП Бустер бульдозера Четра Т 20

3501-96-300СП Клапан бульдозера Четра Т 20
