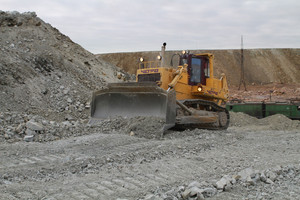

t25_1

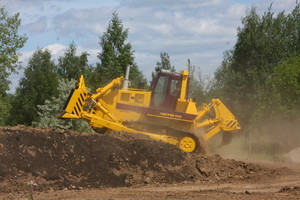

 t25_2

Применяется в промышленном, нефтегазовом, гидротехническом строительстве и горнодобывающей промышленности при выполнении тяжелых землеройных работ, в том числе при разработке мерзлых и скальных грунтов.

Бульдозеры «ЧЕТРА» могут эксплуатироваться при климатических условиях от -50 до +50 С. Модульная конструкция всех узлов, систем - ходовой, трансмиссии, охлаждения, рабочего оборудования, кабины и управления - обеспечивает простое и удобное техническое обслуживание при проверке и дозаправке, возможность снятия и установки узлов силовой передачи отдельными модулями и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

На бульдозерах установлена кабина с двойным остеклением, обеспечивающая максимальный обзор оборудования и рабочих зон. Установленная на резиновых амортизаторах кабина с шумопоглощающей обивкой, подрессоренное и регулируемое сиденье сводят к минимуму шум и вибрации, обеспечивая благоприятные условия труда. По заказу потребителя могут устанавливаться дополнительный автономный отопитель и кондиционер.

трёхточечная полужёсткая подвеска с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда;

использование экономичных дизелей: ЯМЗ-8501.10 Ярославского моторного завода; QSX15-C440 фирмы «Cummins» обеспечивает повышенные тяговые свойства при тяжёлых бульдозерно-рыхлительных работах;

модульная конструкция всех узлов, систем промышленного трактора - трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения трактора, кабины и управления трактором обеспечивает упрощённое и удобное техническое обслуживание при проверке и дозаправке всех систем промышленного трактора, возможность снятия и установки узлов силовой передачи отдельными модулями, и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

ДВИГАТЕЛЬ

 Модель двигателя Мощность
ЯМЗ 8501.10 298 кВт (405 л.с.)
QSX 15-C440 308 кВт (419 л.с.)

ТРАНСМИССИЯ

Планетарная коробка передач с муфтами диаметра 455 мм, работающими в масле, обладающими высокой способностью передачи крутящего момента, обеспечивает по три скорости переднего и заднего хода с переключением скоростей под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Коробка передач, согласующий редуктор и главная передача объединены в единый силовой блок, устанавливаемый в корпус заднего моста.

Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 480 мм, максимальным коэффициентом трансформации Ко=2,64 закреплён на редукторе привода насосов, соединяется шлицевой муфтой с упругой муфтой, установленной на двигателе, а с коробкой передач - карданной передачей.

 Передача Передний ход Задний ход
 1  4,1  5,1
 2  7,5  9,1
 3  12,7  15,0

ХОДОВАЯ ЧАСТЬ

Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

ПоказательЗначение
Число опорных катков (с каждой стороны) 7
Число поддерживающих катков (с каждой стороны) 2

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

 Показатель Значение
Шаг звена 250 мм
Число башмаков (с каждой стороны) 39
Высота грунтозацепов 80 мм
Ширина башмака 610 мм
Площадь опорной поверхности 4,0 м2
Давление на грунт 1,2 кгс/см2

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Раздельно-агрегатная гидравлическая система включает:

три шестерёнчатых насоса общей производительностью 390 л/мин при оборотах двигателя 1775 об/мин

два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками (кроме подъёма отвала)

бак с фильтрами, гидроцилиндры

максимальное давление срабатывания предохранительного клапана – 20 МПа (200 кгс/см2).

Секции золотниковПоложение золотников
распределителя
Число
цилиндров
Диаметр цилиндра, мм х Ход поршня, мм
Подъем отвала подъем, нейтраль (удержание),
опускание, плавающее
2 140 х 1250
Перекос отвала вправо, нейтраль, влево 1 220 х 300
Подъем рыхлителя подъем, нейтраль, опускание 2 180 х 500
Изменение угла резания рыхлителя бесступенчатое регулирование угла 2 180 х 500

БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ

Тип отвала: полусферический, сферический, отвал-грабли.

РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Рыхлитель: одно-, трехзубый.

МАССА

Общая масса 50000 кг.

* тракторы оснащены двигателями "Cummins", которые по уровню выбросов вредных веществ соответствуют самым жестким международным стандартам, предъявляемым в настоящее время к спецтехнике (Trier 3/ Stage III, Stage III A);

* установлены монолитные алюминиевые радиаторы производства AKG Германия;

* применение в радиаторной установке охладителей воздуха типа "воздух-воздух" и охладителей топлива повысило КПД двигателя, снизило уровень выброса вредных веществ в атмосферу;

* установлены дополнительные топливные фильтры "Fleetquard" с функциями сепарации воды и подогрева топлива. Прозрачная крышка данных фильтров обеспечивает визуализацию индикацию срока службы фильтрующего элемента;

* установлены современные жидкостные отопители "Эберспехер" для предпускового разогрева двигателя и кабины с автоматическим управлением. Их применение обеспечивает легкий запуск и увеличивает срок службы двигателя, а также приводит к уменьшению вредных выбросов в атмосферу;

* на тракторах ЧЕТРА Т15, ЧЕТРА Т20, ЧЕТРА Т25 устанавливается, а на тракторах ЧЕТРА Т9 и ЧЕТРА Т11 будут устанавливаться в ближайшее время шестеренные насосы (с чугунным корпусом и косозубыми шестерными) фирмы "DAVID BROWN". На тракторах ЧЕТРА Т9, ЧЕТРА Т11, ЧЕТРА Т15, ЧЕТРА Т20 применяются гидрораспределители, гидравлические и электронные джойстики, а также аксиально-поршневые регулируемые насосы (кроме ЧЕТРА Т9 и ЧЕТРА Т11) фирмы "BOSCH REXROTH". На всех моделях тракторов применяются гидросистемы, чувствительные к нагрузке (LS системы), а на тракторах с гидроузлами фирмы "BOSCH REXROTH" - LUDV системы, позволяющие производить совмещенные операции независимо от нагрузки и скоростей операций;

* на тракторах ЧЕТРА 11, ЧЕТРА Т20, ЧЕТРА Т25 внедрено электрогидравлическое управление трансмиссией, управление которой осуществляется контроллером и пультом, находящимся в кабине.

* модульная конструкция всех узлов и систем;

* трехточечная полужесткая подвеска с вынесенной осью качания тележек;

* опорные и поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "двойной конус";

* гидромеханическая трансмиссия с планетарной коробкой передач и двухступенчатой бортовой передачей, экономичный дизель;

* кабины устанавливаются на гидроопоры, оснащены стеклопакетами, системой обеспечения микроклимата (кондиционеры и отопители), стеклоочистителями и омывателями, солнцезащитными шторами, аудиосистемами. В кабинах имеются мини-бары для охлаждения воды и напитков;

* каркасные элементы ROPS-FOPS.

Раздел 1 Установка двигателя и систем его обеспечения

2502-01-1СП Установка двигателя ЯМЗ-8501.10

2502-05-3СП Установка систем воздухоочистки и выпуска часть 1

2502-05-3СП Установка систем воздухоочистки и выпуска часть 2

2504-05-15СП Воздухоочиститель

2502-43-3СП Установка системы подогрева часть 1

2502-43-3СП Установка системы подогрева часть 2

2502-60-2СП Система охлаждения двигателя и трансмиссии часть 1

2502-60-2СП Система охлаждения двигателя и трансмиссии часть 2

2502-60-2СП Система охлаждения двигателя и трансмиссии часть 3

2502-60-128СП Установка радиаторная

2501-60-189СП Клапан

3506-60-109СП Радиатор часть 1

3506-60-109СП Радиатор часть 2

2502-25-1СП Установка топливного бака часть 1

2502-25-1СП Установка топливного бака часть 2

2502-25-10СП Бак топливный часть 1

2502-25-10СП Бак топливный часть 2

Раздел 2 Электрооборудование

2502-10-2-03СП Электрооборудование

1102-10-13-01СП Электрооборудование крыши кабины

1102-10-13-02СП Электрооборудование крыши кабины

1102-10-17-01СП Электрооборудование отопителя

1102-10-18-04СП Электрооборудование пола кабины

1102-10-150СП Блок выключателей

1102-10-155СП Установка электрооборудования пола кабины

1102-10-156СП Установка блока выключателей

1102-10-157-01СП Установка жгута

1102-10-163-01СП Щиток приборов

1102-10-165СП/-01СП/-02СП Щиток выключателей

2502-10-14СП Электрооборудование двигателя часть 1

2502-10-14СП Электрооборудование двигателя часть 2

2502-10-16СП Электрооборудование подогревателя ПЖД600И

2502-10-17СП Установка электрооборудования на раме

2502-10-169СП Установка жгута к контейнеру АКБ

2501-10-5-02СП Установка электрооборудования в контейнер АКБ

2501-10-107СП Электрооборудование топливного бака

2501-10-111-01СП Электрооборудование передней облицовки

404-10-270СП Установка фары

3501-10-198СП Установка фары заднего хода

Раздел 3 Рама и ходовая система

2502-11-2-01СП/-03СП Рама

2501-11-17СП Балка

2501-21-3СП/-4СП Тележка часть 1

2501-21-3СП/-4СП Тележка часть 2

2501-21-5СП Установка тележек

2501-21-18СП Шарнир

2501-21-15СП Каток поддерживающий

2501-21-16СП Механизм сдавания

2501-21-45СП Механизм сдавания

2501-21-113СП/-113-01СП Колесо натяжное

2501-22-1СП Гусеница

2501-22-50СП Установка ледоходных шпор на гусеницу

Т25-21-000/-000-01 Каток опорный

2501-64-3-01СП Установка кожухов

2501-21-301СП Система ходовая

2501-21-302СП/-303СП Тележка часть 1

2501-21-302СП/-303СП Тележка часть 2

2501-21-115СП Каток поддерживающий

2501-21-145СП/-145-01СП Каток опорный

2501-21-180СП Механизм сдавания

2501-21-190СП Шарнир

2501-22-1СП Гусеница

2501-22-50СП Установка ледоходных шпор на гусеницу

2501-21-160СП Колесо натяжное

4001-21-117-02СП/-03СП Механизм натяжения

2502-11-3СП Рама

ТМ2501-11-14СП Балка

Раздел 4 Трансмиссия

2501-16-1-03СП Установка трансмиссии часть 1

2501-16-1-03СП Установка трансмиссии часть 2

2501-16-1-03СП Установка трансмиссии часть 3

2501-12-17СП Блок трансмиссии

2501-12-15СП Передача главная

2501-12-19СП Коробка передач с системой гидроуправления часть 1

2501-12-19СП Коробка передач с системой гидроуправления часть 2

2501- 12-20СП Коробка передач планетарная

2501-12-120СП Бустер

2501-12-121CП Водило

2501-12-123СП Водило

2501-12-153СП Водило

2 2501-14-12СП Гидротрансформатор часть 1

2 2501-14-12СП Гидротрансформатор часть 2

2501-15-20СП Блок управления

2501-15-22СП Клапан

2501-15-138-01СП Клапан

1101-16-112СП Клапан

1501-15-41СП Блок управления

2501-18-16-01СП Фрикцион бортовой и тормоз остановочный

2501-18-106СП Пакет дисков

2502-20-6-02СП Установка редуктора привода насосов

2502-20-13-02СП Редуктор привода насосов часть 1

2502-20-13-02СП Редуктор привода насосов часть 2

2601-15-10-02СП/-03СП Фильтр

2501-19-11СП Передача бортовая

81-4250010-40 Вал карданный

Раздел 5 Гидросистема управления навесным оборудованием

2501-26-4-01СП/-02СП Установка гидросистемы часть 1

2501-26-4-01СП/-02СП Установка гидросистемы часть 2

2501-26-4-01СП/-02СП Установка гидросистемы часть 3

2501-26-4-01СП/-02СП Установка гидросистемы часть 4

2501-26-5СП/-5-02СП Установка гидросистемы часть 1

2501-26-5СП/-5-02СП Установка гидросистемы часть 2

2501-26-5СП/-5-02СП Установка гидросистемы часть 3

Бак гидросистемы

0901-26-25СП Клапан

3501-26-61СП Распределитель часть 1

3501-26-61СП Распределитель часть 2

3501-26-62СП Распределитель секционный

3501-26-63СП Распределитель секционный

3501-26-150СП Клапан

2506-26-11СП Установка гидроцилиндров часть 1

2506-26-11СП Установка гидроцилиндров часть 2

2501-26-1000-01СП Гидроцилиндр D140

Гидроцилиндр

Раздел 6 Кабина, управление трактором, внешнее оформление

1101-111СП/-19СП Кабина часть 1

1101-111СП/-19СП Кабина часть 2

1101-111СП/-19СП Кабина часть 3

1101-111СП/-19СП Кабина часть 4

1101-111-31СП/-32СП Кабина часть 1

1101-111-31СП/-32СП Кабина часть 2

1101-111-31СП/-32СП Кабина часть 3

1101-111-31СП/-32СП Кабина часть 4

2502-13-1СП/-1-01СП Управление трактором часть 1

2502-13-1СП/-1-01СП Управление трактором часть 2

3501-13-143СП Блок управления

3501-13-171СП Блок управления

3501-13-172СП Блок управления

1101-23-1СП Установка сиденья

1101-47-1СП Установка отопителя кабины

2502-48-2СП Установка кондиционера

312505-53-1-01СП Система отопления и вентиляции кабины

2501-55-3-01СП/-3-04СП Облицовка часть 1

2501-55-3-01СП/-3-04СП Облицовка часть 2

312001-57-2СП Установка вентиляторов кабины

2501-59-1СП-1-01СП Кабина часть 1

2501-59-1СП-1-01СП Кабина часть 2

2501-59-1СП-1-01СП Кабина часть 3

2501-61-5СП Установка защиты кабины

1101-89-2МК/3МК Машинокомплект деталей и сборочных единиц интерьера кабины

Раздел 7 Навесное оборудование

2501-92-2СП Оборудование бульдозерное сферическое часть 1

2501-92-2СП Оборудование бульдозерное сферическое часть 2

2501-93-1СП Оборудование бульдозерное часть 1

2501-93-1СП Оборудование бульдозерное часть 2

2501-92-21СП Отвал

2501-93-20СП Отвал полусферический

ТМ2501-92-220СП Раскос винтовой

ТМ2501-93-500СП Гидросистема бульдозерного оборудования

2501-93-500СП Гидросистема бульдозерного оборудования

2501-93-533СП Гидрораскос

011501-93-508СП Гидрозамок

2501-97-1СП Оборудование рыхлительное часть 1

2501-97-1СП Оборудование рыхлительное часть 2

2501-98-1СП Оборудование рыхлительное часть 1

2501-98-1СП Оборудование рыхлительное часть 2

2501-97-180СП Зуб

2501-98-180СП Зуб

2501-98-536СП Гидросистема рыхлительного оборудования часть 1

2501-98-536СП Гидросистема рыхлительного оборудования часть 2

2501-98-521-04СП/521-05СП Гидроцилиндр

2501-98-522-02СП Гидроцилиндр

2501-51-1СП Установка прицепного устройства

Раздел 8 Трактор с пониженным удельным давлением на грунт

2501-16-1-04СП Установка трансмиссии часть 1

2501-16-1-04СП Установка трансмиссии часть 2

2501-16-1-04СП Установка трансмиссии часть 3

ТТ2501-19-1СП Передача бортовая

2502-11-2СП/-02СП Рама

ТМ2501-11-14СП Балка

ТМ2501-21-1СП Система ходовая

ТМ2501-21-2СП/-3СП Тележка

ТМ2501-21-30СП Шарнир

ТМ2501-21-38СП/-01СП Колесо натяжное

ТТ2501-22-1СП Гусеница

2501-21-15СП Каток поддерживающий

2501-21-16СП Механизм сдавания

2501-21-45СП Механизм сдавания

Т25-21-000/-000-01 Каток опорный

212501-92-1СП Оборудование бульдозерное сферическое часть 1

212501-92-1СП Оборудование бульдозерное сферическое часть 2

212501-93-1СП Оборудование бульдозерное полусферическое часть 1

212501-93-1СП Оборудование бульдозерное полусферическое часть 2

212501-92-20СП Отвал

212501-93-20СП Отвал

ТМ2501-92-220СП Раскос винтовой

ТМ2501-93-550СП Гидросистема бульдозерного оборудования
