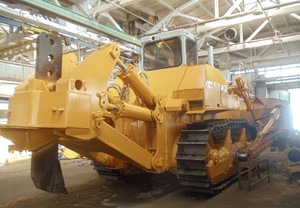

Бульдозерно-рыхлительный агрегат на базе трактора Т-500 Четра предназначен для выполнения комплекса работ в промышленном, нефтегазовом, гидротехническом, дорожном строительстве, мелиорации, горнодобывающей промышленности в различных климатических зонах при температуре окружающего воздуха от +50 до -50 С.
Технические характеристики
| Параметр | Значение |
| Марка двигателя бульдозера | ЯМЗ-850.10 |
| Завод-изготовитель двигателя | АО "Автодизель" (г.Ярославль) |
| Тип двигателя бульдозера | Дизельный, 4-х тактный, с непосредственным впрыском топлива, с жидкостным охлаждением, турбонаддувом и охлаждением наддувочного воздуха |
| Эксплутационная мощность, л.с. (кВт) | 480 (353) |
| Номинальная частота вращения, об/мин | 1900 |
| Количество цилиндров | 12 |
| Диаметр цилиндра и рабочий ход поршня, мм | 140х140 |
| Удельный расход топлива, г/кВт.час | 231 |
| Расход масла на угар от расхода топлива | <0,3% |
| Рабочий объем двигателя, л | 25,86 |
| Масса двигателя трактора, кг | 2050 |
Гидротрансформатор
Гидротрансформатор прозрачный, с диаметром рабочих колес 480 мм, максимальным коэффициентом трансформации К=3,0 и максимальным к.п.д.=0,906. Обеспечивает использование максимального крутящего момента двигателя и бесступенчатое его регулирование в зависимости от нагрузок на рабочих органах бульдозера.
Бортовая передача
Передача бортовая - двухступенчатая, I-я - ступень - шестерни внешнего зацепления, II-я ступень - планетарная (с остановленным водилом). Для облегчения легкости замены в полевых условиях ведущая звездочка выполнена из секторов, которые крепятся болтами.
Трансмиссия
Трансмиссия гидромеханическая, состоит из шестивальной, трехскоростной, полностью реверсивной, двухбортовой коробки переключения передач КПП с косозубыми шестернями постоянного сцепления, гидроподжимными дисковыми муфтами передач и реверсивного механизма, системой гидроуправляемых ленточных остановочных тормозов реверса для каждого борта, конструктивно объединенных в одном автономном блоке КПП. КПП трактора обеспечивает раздвоение потока мощности к ведущим колесам, что позволяет производить поворот трактора на месте за счет различного направления движения гусениц.
Ходовая система
Полужесткая ходовая система бульдозера Т-500 состоит из двух гусеничных тележек, прокачивающихся на оси бортовых передач. Опорные, поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподвижными уплотнениями типа "DUO-CONE" . Натяжение гусениц облегчено благодаря применению гидравлического механизма натяжения, установленного совместно с механизмом сдавания.
Число опорных катков ходовой системы: 14 (по 7 катков с каждой стороны).
Число поддерживающих катков ходовой системы: 4 (по 2 с каждой стороны).
Гусеница
Гусеницы с уплотнением и смазкой шарниров на весь срок эксплуатации бульдозера, с разъемным замыкающим звеном гусеницы.
| Параметр | Значение |
| Шаг звена гусеницы, мм | 250 |
| Число башмаков гусеницы | 42 |
| Высота грунтозацепа гусениц, мм | 90 |
| Ширина башмака гусеницы, мм | 650 |
| Площадь контакта с грунтом, м2 | 4,67 |
Гидравлическая система
- Производительность насосов при номинальной частоте вращения двигателя, л/мин 500 при 1900 об/мин
- Установленное давление предохранительных клапанов, кг/см2: 170
- Гидроцилиндры подъема/опускания отвала: - диаметр и ход поршня, мм 2 160х1400
- Гидроцилиндр перекоса отвала: - диаметр и ход поршня, мм 220х360
- Гидроцилиндры подъема/опускания рыхлителя: - диаметр и ход поршня, мм 2 220х560 Гидроцилиндры изменения угла резания рыхлителя: - диаметр и ход поршня, мм 2 220х500
Кабина
Кабина одноместная, установленная на резиновых амортизаторах. Шумопоглащающая обивка, большая, обеспечивающая максимальную обзорность, площадь остекления стеклопакетами, исключающими обледенение стекол, подрессоренное, регулируемое под индивидуальный вес и рост оператора, сиденье, вентиляционная установка с калориферным обогревателем обеспечивают оператору комфортные условия труда на тракторе.
Бульдозерное оборудование
| Тип отвала бульдозера | Полусферический (SU) |
| Ширина отвала бульдозера, мм | 4 530 |
| Высота отвала бульдозера, мм | 2 120 |
| Объем призмы волочения, м3 | 18,5 |
| Максимальный подъем отвала, мм | 1 610 |
| Наибольшее заглубление отвала, мм | 730 |
| Угол поперечного перекоса отвала в каждую сторону, град. | 10 |
| Масса оборудования бульдозера, кг | 8 250 |
Рыхлительное оборудование
| Тип рыхлителя бульдозера | Параллелограмный, с регулируемым углом рыхления |
| Число зубьев оборудования | 1 |
| Максимальная высота подъема, мм | 660 |
| Наибольшее заглубление, мм | 1 320 |
| Регулировка угла рыхления, кг | 18 000 |
| Выглубляющее усилие, кг | 49 400 |
| Масса оборудования бульдозера, кг | 6 327 |
Емкости
| Параметр | Значение |
| Топливный бак тракторов, л | 990 |
| Система охлаждения бульдозера, л | 150 |
| Система смазки: | |
| ДВС, л | 75 |
| ГТР и КПП, л | 105 |
| БР, л | 2х45 |
| Гидросистема навесного оборудования, л | 480 |
Скорость движения
| Скорости движения бульдозера | вперед/назад, км/час |
| I передача | 4,0/3,3 |
| II передача | 7,2/6,0 |
| III передача | 3,0/11,4 |
Массы
| Параметр | Значение |
| Масса трактора, кг | 41 800 |
| Масса трактора эксплутационного, кг | 59 455 |
| Удельное давление на грунт, кГс/см2 | 1,324 |
