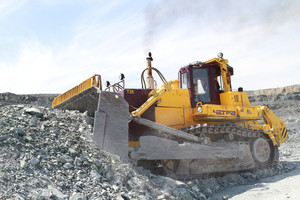

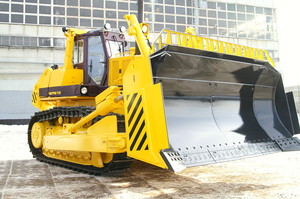

Бульдозерно-рыхлительный агрегат ЧЕТРА Т35 имеет большую производительность, благодаря использованию передовых конструкторских и технологических решений и может применяться в промышленном, нефтегазовом, гидротехническом строительстве и горнодобывающей промышленности для выполнения тяжёлых землеройных работ, в том числе при разработке мёрзлых и скальных грунтов.

трёхточечная полужёсткая подвеска с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда;

использование экономичных дизелей: ЯМЗ-850.10 Ярославского моторного завода;QSK19-C650 фирмы «Cummins» обеспечивает повышенные тяговые свойства при тяжёлых бульдозерно-рыхлительных работах;

модульная конструкция всех узлов, систем промышленного трактора - трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения трактора, кабины и управления трактором обеспечивает упрощённое и удобное техническое обслуживание при проверке и дозаправке всех систем промышленного трактора, возможность снятия и установки узлов силовой передачи отдельными модулями, и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

ДВИГАТЕЛЬ

Модель двигателя	Мощность
ЯМЗ-850.10	382 кВт (520 л.с.)
QSK 19-C525	360 кВт (490 л.с.)

ТРАНСМИССИЯ

Планетарная коробка передач с муфтами диаметра 455 мм, работающими в масле, обладающими высокой способностью передачи крутящего момента, обеспечивает по три скорости переднего и заднего хода с переключением скоростей под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Коробка передач, согласующий редуктор и главная передача объединены в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 480 мм, максимальным коэффициентом трансформации Ко = 2,64 закреплён на редукторе привода насосов, соединяется шлицевой муфтой с упругой муфтой, установленной на двигателе, а с коробкой передач - карданной передачей.

Передача	Передний ход	Задний ход
1	4,4	5,4
2	7,9	9,7
3	13,0	15,7

ХОДОВАЯ ЧАСТЬ

Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "двойной конус".

Показатель	Значение
Число опорных катков (с каждой стороны)	7
Число поддерживающих катков (с каждой стороны)	2

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Показатель	Значение
Шаг звена	250 мм
Число башмаков (с каждой стороны)	42
Высота грунтозацепов	90 мм
Ширина башмака	650 мм
Площадь опорной поверхности	4,61 м2
Давление на грунт	1,191 кгс/см2

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Раздельно-агрегатная гидравлическая система включает:

три шестерёнчатых насоса общей производительностью 500 л/мин при оборотах двигателя 1900 об/мин

два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками.

бак с фильтрами, гидроцилиндры

максимальное давление срабатывания предохранительного клапана – 20 МПа (200 кгс/см2)

Секции золотников	Положение золотников распределителя	Число цилиндров	Диаметр цилиндра, мм х Ход поршня, мм
Подъем отвала	подъем, нейтраль (удержание), опускание, плавающее	2	160 х 1400
Перекос отвала	вправо, нейтраль, влево	1	220 х 360
Подъем рыхлителя	подъем, нейтраль, опускание	2	220 х 560
Изменение угла резания рыхлителя	бесступенчатое регулирование угла	2	220 х 500

БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ

Тип отвала: полусферический, сферический, прямой.

РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Рыхлитель: одно-, трехзубый.

МАССА

Общая масса 61 470 кг

тракторы оснащены двигателями "Cummins", которые по уровню выбросов вредных веществ соответствуют самым жестким международным стандартам, предъявляемым в настоящее время к спецтехнике (Trier 3/ Stage III, Stage III A);

установлены монолитные алюминиевые радиаторы производства AKG Германия;

применение в радиаторной установке охладителей воздуха типа "воздух-воздух" и охладителей топлива повысило КПД двигателя, снизило уровень выброса вредных веществ в атмосферу;

установлены дополнительные топливные фильтры "Fleetquard" с функциями сепарации воды и подогрева топлива. Прозрачная крышка данных фильтров обеспечивает визуализацию индикацию срока службы фильтрующего элемента;

установлены современные жидкостные отопители "Эберспехер" для предпускового разогрева двигателя и кабины с автоматическим управлением. Их применение обеспечивает легкий запуск и увеличивает срок службы двигателя, а также приводит к уменьшению вредных выбросов в атмосферу;

на тракторах ЧЕТРА Т15, ЧЕТРА Т20, ЧЕТРА Т25 устанавливается, а на тракторах ЧЕТРА Т9 и ЧЕТРА Т11 будут устанавливаться в ближайшее время шестеренные насосы (с чугунным корпусом и косозубыми шестерными) фирмы "DAVID BROWN". На тракторах ЧЕТРА Т9, ЧЕТРА Т11, ЧЕТРА Т15, ЧЕТРА Т20 применяются гидрораспределители, гидравлические и электронные джойстики, а также аксиально-поршневые регулируемые насосы (кроме ЧЕТРА Т9 и ЧЕТРА Т11) фирмы "BOSCH REXROTH". На всех моделях тракторов применяются гидросистемы, чувствительные к нагрузке (LS системы), а на тракторах с гидроузлами фирмы "BOSCH REXROTH" - LUDV системы, позволяющие производить совмещенные операции независимо от нагрузки и скоростей операций;

на тракторах ЧЕТРА 11, ЧЕТРА Т20, ЧЕТРА Т25 внедрено электрогидравлическое управление трансмиссией, управление которой осуществляется контроллером и пультом, находящимся в кабине.

модульная конструкция всех узлов и систем;

трехточечная полужесткая подвеска с вынесенной осью качания тележек;

опорные и поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "двойной конус";

гидромеханическая трансмиссия с планетарной коробкой передач и двухступенчатой бортовой передачей, экономичный дизель;

кабины устанавливаются на гидроопоры, оснащены стеклопакетами, системой обеспечения микроклимата (кондиционеры и отопители), стеклоочистителями и омывателями, солнцезащитными шторами, аудиосистемами. В кабинах имеются мини-бары для охлаждения воды и напитков;

каркасные элементы ROPS-FOPS.

Раздел 1 Установка двигателя и систем его обеспечения

403-01-3-01СП Установка двигателя

3502-05-3СП Установка систем воздухоочистки и выпуска часть 1

3502-05-3СП Установка систем воздухоочистки и выпуска часть 2

3502-05-19СП/-19-01СП Воздухоочиститель

3502-25-1СП Установка топливного бака часть 1

3502-25-1СП Установка топливного бака часть 2

3502-25-1СП Установка топливного бака часть 3

3501-25-5-01СП Бак топливный часть 1

3501-25-5-01СП Бак топливный часть 2

2502-42-3-01СП Установка системы подогрева часть 1

2502-42-3-01СП Установка системы подогрева часть 2

3502-60-1СП Система охлаждения двигателя и трансмиссии часть 1

3502-60-1СП Система охлаждения двигателя и трансмиссии часть 2

3502-60-1СП Система охлаждения двигателя и трансмиссии часть 3

3502-60-146СП Установка радиаторная

3506-60-109СП/-109-01СП Радиатор часть 1

3506-60-109СП/-109-01СП Радиатор часть 2

Раздел 2 Электрооборудование

2502-10-2-04СП-05СП Электрооборудование

2502-10-14-01СП Электрооборудование двигателя часть 1

2502-10-14-01СП Электрооборудование двигателя часть 2

2502-10-16СП Электрооборудование подогревателя ПЖД600И

2502-10-17СП/-02СП Установка электрооборудования на раме

2501-10-5-02СП Установка электрооборудования в контейнер АКБ

2501-10-111-03СП Электрооборудование передней облицовки

1102-10-13-01СП Электрооборудование крыши кабины

1102-10-13-02СП Электрооборудование крыши кабины

1102-10-17-01СП Электрооборудование отопителя

1102-10-18-04СП Электрооборудование пола кабины

1102-10-150СП Блок выключателей

1102-10-155СП Установка электрооборудования пола кабины

1102-10-156СП Установка блока выключателей

1102-10-157-01СП Установка жгута

1102-10-163-01СП Щиток приборов

1102-10-165СП/-01СП/-02СП Щиток выключателей

2502-10-169СП Установка жгута к контейнеру АКБ

3501-10-18СП Электрооборудование топливного бака

3501-10-198СП Установка фары заднего хода

404-10-270СП Установка фары

312505-10-103СП Блок управления отопителя

Раздел 3 Рама и ходовая система

3502-11-3СП/-3-01СП Рама

3501-11-17СП Балка

3501-21-1СП Система ходовая

3501-21-2СП/- 3СП Тележка часть 1

3501-21-2СП/- 3СП Тележка часть 2

3501-21-15СП/-15-01СП Колесо натяжное

3501-21-18СП Шарнир

3501-21-18-01СП Шарнир

403-21-15СП Каток поддерживающий

403-21-140СП Каток поддерживающий

Т35-21-000-02/-000-03 Каток опорный

3501-21-40СП Механизм сдавания

3501-21-47СП Механизм сдавания

403-22-1СП Гусеница

3501-22-1СП Гусеница

3501-64-2-01СП Установка кожухов

2501-65-1СП Установка щитка

3502-11-4СП Рама

3502-11-15СП Балка

3501-21-1СП Система ходовая

3501-21-102СП/-103СП Тележка часть 1

3501-21-102СП/-103СП Тележка часть 2

3501-21-190СП Шарнир

3501-21-150СП Каток поддерживающий

3501-21-160СП Колесо натяжное

3501-21-180СП Механизм сдавания

313512-21-140-04СП/- 05СП Каток опорный

4001-21-117-02СП/-03СП Механизм натяжения

3501-22-1СП Гусеница

Раздел 4 Трансмиссия

3501-16-1-02СП Установка трансмиссии часть 1

3501-16-1-02СП Установка трансмиссии часть 2

2501-12-17СП Блок трансмиссии

2501-12-15СП Передача главная

2501-12-19СП Коробка передач с системой гидроуправления часть 1

2501-12-19СП Коробка передач с системой гидроуправления часть 2

2501-12-20СП Коробка передач планетарная

2501-12-120СП Бустер

2501-12-121CП Водило

2501-12-123СП Водило

2501-12-153СП Водило

2501-14-12СП Гидротрансформатор часть 1

2501-14-12СП Гидротрансформатор часть 2

2501-15-20СП Блок управления

2501-15-22СП Клапан

2501-15-138-01СП Клапан

1101-16-112СП Клапан

1501-15-41СП Блок управления

2501-18-16-01СП Фрикцион бортовой и тормоз остановочный

2501-18-106СП Пакет дисков

2502-20-6-02СП Установка редуктора привода насосов

2502-20-13-02СП Редуктор привода насосов часть 1

2502-20-13-02СП Редуктор привода насосов часть 2

2601-15-10-02СП/-03СП Фильтр

3501-19-12СП Передача бортовая

3501-19-104СП Водило

81-4250010-30 Вал карданный

Раздел 5 Гидросистема управления навесным оборудованием

3501-26-3СП Установка гидросистемы часть 1

3501-26-3СП Установка гидросистемы часть 2

3501-26-3СП Установка гидросистемы часть 3

3501-26-61СП Распределитель часть 1

3501-26-61СП Распределитель часть 2

3501-26-62СП Распределитель секционный бульдозера Четра Т 25

3501-26-63СП Распределитель секционный

3501-26-64СП Распределитель

3501-26-65СП Пилот управления

3501-26-150СП Клапан

3501-96-30-01СП Установка гидросистемы часть 1

3501-96-30-01СП Установка гидросистемы часть 2

3501-96-30-01СП Установка гидросистемы часть 3

3501-96-300СП Клапан

3502-26-101СП Бак гидросистемы

3506-26-10СП/-01СП Установка гидроцилиндров часть 1

3506-26-10СП/-01СП Установка гидроцилиндров часть 2

0901-26-25СП Клапан

46-26-625-03СП Гидроцилиндр D 160

1101-16-112СП Клапан

Раздел 6 Кабина, управление трактором, внешнее оформление

1101-111-04СП/-06СП/-13СП Кабина часть 1

1101-111-04СП/-06СП/-13СП Кабина часть 2

1101-111-04СП/-06СП/-13СП Кабина часть 3

1101-111-04СП/-06СП/-13СП Кабина часть 4

1101-111-40СП/-41СП/-42СП Кабина часть 1

1101-111-40СП/-41СП/-42СП Кабина часть 2

1101-111-40СП/-41СП/-42СП Кабина часть 3

1101-111-40СП/-41СП/-42СП Кабина часть 4

3502-13-1СП/-1-01СП Управление трактором часть 1

3502-13-1СП/-1-01СП Управление трактором часть 2

1101-23-1СП Установка сиденья

3501-24-1СП Пол

1101-47-1СП Установка отопителя кабины

2502-48-2СП Установка кондиционера

312505-53-1-01СП Система отопления и вентиляции кабины

3501-55-2-01СП/-2-03СП Облицовка часть 1

3501-55-2-01СП/-2-03СП Облицовка часть 2

312001-57-2СП Установка вентиляторов кабины

2501-59-1СП/-1-01СП Кабина часть 1

2501-59-1СП/-1-01СП Кабина часть 2

2501-59-1СП/-1-01СП Кабина часть 3

3501-61-3СП/-3-01СП Установка защиты кабины

1101-89-2МК/3МК Машинокомплект деталей и сборочных единиц интерьера кабины

Раздел 7 Навесное оборудование

3501-92-1СП Оборудование бульдозерное часть 1

3501-92-1СП Оборудование бульдозерное часть 2

3501-92-20СП Отвал

3501-93-1СП Оборудование бульдозерное часть 1

3501-93-1СП Оборудование бульдозерное часть 2

3501-93-20СП Отвал

3501-93-240СП Раскос винтовой

3501-93-270СП Тяга поперечная

3501-93-500СП Гидросистема бульдозерного оборудования

3501-93-502СП Гидрораскос

3501-93-508СП Гидрораскос

3501-93-506СП Гидрозамок

404-93-1СП Оборудование бульдозерное часть 1

404-93-1СП Оборудование бульдозерное часть 2

404-93-20СП Отвал

404-93-160СП Раскос винтовой

3501-97-1СП Оборудование рыхлительное часть 1

3501-97-1СП Оборудование рыхлительное часть 2

3501-97-180СП Зуб

3501-98-1СП Оборудование рыхлительное часть 1

3501-98-1СП Оборудование рыхлительное часть 2

3501-98-501СП Гидросистема рыхлительного оборудования часть 1

3501-98-501СП Гидросистема рыхлительного оборудования часть 2

46-98-180СП Зуб

46-98-510-02СП/-03СП/-04СП/-05СП Гидроцилиндр

46-98-511-03СП/-511-04СП Гидроцилиндр

3501-96-1СП Агрегат тяговый часть 1

3501-96-1СП Агрегат тяговый часть 2

3501-96-10СП Лебедка

3501-96-35CП Установка гидросистемы привода лебедки часть 1

3501-96-35CП Установка гидросистемы привода лебедки часть 2

3501-96-250СП Зуб

3501-96-100СП Бустер

3501-96-101СП Водило

3501-96-102СП Механизм планетарный

3501-96-103СП Бустер

3501-51-1СП Установка прицепного устройства
