Бульдозеры, трубоукладчики, погрузчики «ЧЕТРА» могут эксплуатироваться при климатических условиях от -50 до +50 С. Модульная конструкция всех узлов, систем - ходовой, трансмиссии, охлаждения, рабочего оборудования, кабины и управления - обеспечивает простое и удобное техническое обслуживание при проверке и дозаправке, возможность снятия и установки узлов силовой передачи отдельными модулями и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

На бульдозерах установлена кабина с двойным остеклением, обеспечивающая максимальный обзор оборудования и рабочих зон. Установленная на резиновых амортизаторах кабина с шумопоглощающей обивкой, подрессоренное и регулируемое сиденье сводят к минимуму шум и вибрации, обеспечивая благоприятные условия труда. По заказу потребителя могут устанавливаться дополнительный автономный отопитель и кондиционер.

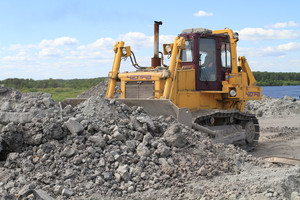

Бульдозерно-рыхлительный агрегат ЧЕТРА Т15 имеет большую производительность, благодаря использованию передовых конструкторских и технологических решений и может применяться в промышленном, нефтегазовом, гидротехническом строительстве и горнодобывающей промышленности.

Трехточечная полужесткая подвеска с вынесенной осью качания тележек и микроподрессориванием натяжного колеса обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда;

Использование экономичных дизелей Ярославского моторного завода, типа ЯМЗ-238НД4-1, и QSC 8,3-C245 фирмы «Cummins», обеспечивает повышенные тяговые свойства при тяжелых работах;

Модульная конструкция всех узлов, систем промышленного трактора - трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения, кабины и управления трактором обеспечивает упрощённое и удобное техническое обслуживание при проверке и дозаправке всех систем промышленного трактора, возможность снятия и установки узлов силовой передачи отдельными модулями, и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

ДВИГАТЕЛЬ

Модель двигателя	Мощность
ЯМЗ-238-НД7-1	174 кВт (235 л.с.)
QSB 8,3 - C245	180 кВт (245 л.с.)

ТРАНСМИССИЯ

Планетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 415 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Модулирущая система позволяет плавно переключать скорости под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 410 мм, максимальным коэффициентом трансформации Ко = 2,9 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. С упругой муфтой, установленной на двигателе, гидротрансформатор соединяется карданной передачей.

Передача	Передний ход	Задний ход
1	3,9	5,1
2	6,9	9,0
3	11,1	14,2

ПЕРЕДАЧА БОРТОВАЯ

Передача бортовая - двухступенчатая, I-я ступень – шестерни внешнего зацепления, II-я ступень - планетарная по схеме «к+1» (с остановленной коронной шестерней). Для облегчения замены в полевых условиях ведущая звездочка выполнена пятью секторами, которые крепятся болтами.

ХОДОВАЯ ЧАСТЬ

Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

Показатель Значение Число опорных катков (с каждой стороны) 6 Число поддерживающих катков (с каждой стороны) 2

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Показатель	Значение
Шаг звена	216 мм
Число башмаков (с каждой стороны)	40
Высота грунтозацепов	70 мм
Ширина башмака	560 мм
База	2470 мм
Площадь опорной поверхности	3,26 м2
Давление на грунт	0,86 кгс/см2

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Раздельно-агрегатная гидравлическая система:

шестерёнчатый насос S1A6155 фирмы «DAVID BROWN», производительностью 235л/мин при 1750 об/мин двигателя;

четырёхсекционный распределитель, состоящий из одной клапанной и трёх золотниковых секций;

максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см2);

ёмкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) - 130 л.

Секции золотников	Положение золотников распределителя	Число цилиндров	Диаметр цилиндра, мм х Ход поршня, мм
Подъем отвала	подъем, нейтраль (удержание), опускание, плавающее	2	110 х 1200
Перекос отвала	вправо, нейтраль, влево	1	160 х 310
Подъем рыхлителя	подъем, нейтраль, опускание	2	160 х 530

РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Рыхлитель: одно-, трехзубый.

БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ

Бултдозерное оборудование:

полусферический отвал,

сферический отвал,

прямой отвал.

МАССА

Масса: 28020 - 30500 кг

* тракторы сертифицированы TUV Rheinland InterCert на соответствие нормам ЕС;

* тракторы оснащены двигателями "Cummins", которые по уровню выбросов вредных веществ соответствуют самым жестким международным стандартам, предъявляемым в настоящее время к спецтехнике (Trier 3/ Stage III, Stage III A);

* установлены монолитные алюминиевые радиаторы производства AKG Германия;

* применение в радиаторной установке охладителей воздуха типа "воздух-воздух" и охладителей топлива повысило КПД двигателя, снизило уровень выброса вредных веществ в атмосферу;

* установлены дополнительные топливные фильтры "Fleetquard" с функциями сепарации воды и подогрева топлива. Прозрачная крышка данных фильтров обеспечивает визуализацию индикацию срока службы фильтрующего элемента;

* установлены современные жидкостные отопители "Эберспехер" для предпускового разогрева двигателя и кабины с автоматическим управлением. Их применение обеспечивает легкий запуск и увеличивает срок службы двигателя, а также приводит к уменьшению вредных выбросов в атмосферу;

* на тракторах ЧЕТРА Т15, ЧЕТРА Т20, ЧЕТРА Т25 устанавливается, а на тракторах ЧЕТРА Т9 и ЧЕТРА Т11 будут устанавливаться в ближайшее время шестеренные насосы (с чугунным корпусом и косозубыми шестерными) фирмы "DAVID BROWN". На тракторах ЧЕТРА Т9, ЧЕТРА Т11, ЧЕТРА Т15, ЧЕТРА Т20 применяются гидрораспределители, гидравлические и электронные джойстики, а также аксиально-поршневые регулируемые насосы (кроме ЧЕТРА Т9 и ЧЕТРА Т11) фирмы "BOSCH REXROTH". На всех моделях тракторов применяются гидросистемы, чувствительные к нагрузке (LS системы), а на тракторах с гидроузлами фирмы "BOSCH REXROTH" - LUDV системы, позволяющие производить совмещенные операции независимо от нагрузки и скоростей операций;

* на тракторах ЧЕТРА 11, ЧЕТРА Т20, ЧЕТРА Т25 внедрено электрогидравлическое управление трансмиссией, управление которой осуществляется контроллером и пультом, находящимся в кабине.

* модульная конструкция всех узлов и систем;

* трехточечная полужесткая подвеска с вынесенной осью качания тележек;

* опорные и поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "двойной конус";

* гидромеханическая трансмиссия с планетарной коробкой передач и двухступенчатой бортовой передачей, экономичный дизель;

* мобильность (малый вес ЧЕТРА Т9 и габариты позволяют доставлять трактор к месту работ вертолетом и перевозить его на трейлерах);

*кабины устанавливаются на гидроопоры, оснащены стеклопакетами, системой обеспечения микроклимата (кондиционеры и отопители), стеклоочистителями и омывателями, солнцезащитными шторами, аудиосистемами. В кабинах имеются мини-бары для охлаждения воды и напитков;

* каркасные элементы ROPS-FOPS.
